关于提升轴悬架电器部分介绍

留下评论
关于提升轴悬架电器部分介绍|4461702250|4460561360|4410501200|4410506412|4410506422|4434010030|4410441020

按照装配位置，使用的电器零部件分为驾驶室和地盘部分，其中驾驶室部分的子组号“958”，主要的零部件有：DZ95189585400（446 170 225 0）ECAS电子控制单元（CAN功能）、DZ95189585402（446 056 136 0）ECAS遥控器(提升桥)、ECAS远程控制器电线束、ECAS提升桥驾驶室附加电线束、提升轴升降控制开关、 ECAS提升驱动帮助功能开关。

底盘部分子组号“971”，主要零部件有：DZ95189711200（441 050 120 0）高度传感器 2件、DZ95189711201（441 050 641 2）高度传感器摆杆 1件/左边用、DZ95189711203（441 050 642 2）高度传感器摆杆 1件/右边用、DZ95189711202（443 401 003 0）连接杆 2件、电磁阀（后轴） 2件、DZ95189583035（441 044 102 0）压力传感器 4件。

以上配件名称带有零件图号的，不同车型装配的均一致，状态唯一且均为WABCO产品。

注1.以上零件无陕汽零部件标识，但体现生产商标识及生产商零件图号，配件图号后的括弧内是对应的WABCO零件图号。

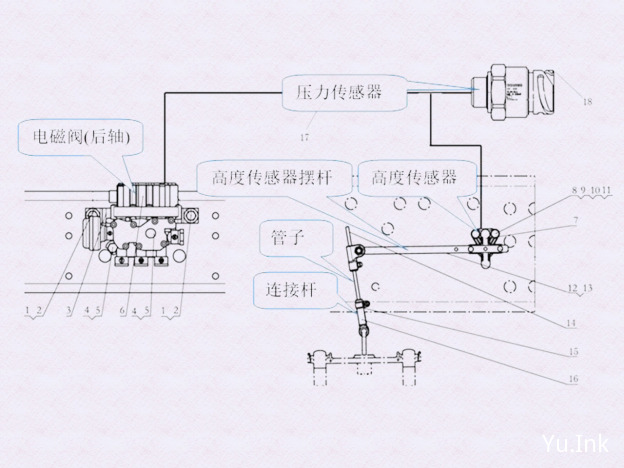

注2.具体的装配关系见上图。

技术资料

关于提升轴悬架机械部分介绍（轻量化车型）

留下评论

提升轴

采用复合空气悬架的车型均为轻量化车型，驱动形式为6×2或8×2，后提升轴车型匹配使用的后悬架部分同样是双空气弹簧结构。

悬架部分主要的零部件有（上图）1.导向臂支架、2.导向臂总成、3.骑马螺栓、4.限位块总成、5.减震器总成、6.空气弹簧、7.横向推力杆总成等。

后桥位置的空气弹簧为DZ97259440308，提升轴悬架与后悬架处用的减震器，即序号5使用的零部件一致，均为DZ95259680103 减震器。

注：2016年10月前复合悬架使用的空气弹簧为SZ952000839，后因螺栓螺纹状态调整，目前使用的有两款，DZ97259520839用于非提升轴车型，DZ95259440308用于提升轴车型。具体的使用方案及螺纹状态调整后的新、老状态替换说明可参考2016年11月配件信息技术月刊内容。

技术资料

关于提升轴悬架机械部分介绍

留下评论

提升轴

后提升轴车型，在车型代码的最后一位驱动形式的代码为“3”，目前常见的提升轴均为11吨，子组号为“944”。

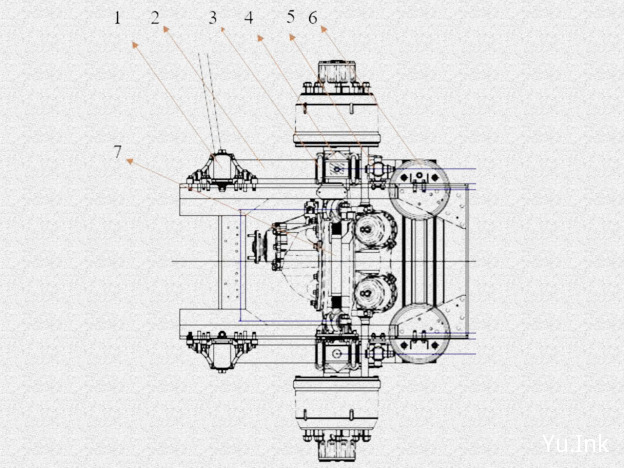

其悬架部分主要的零部件有（见上图）：1.导向臂支架、2.导向臂总成、3.限位块总成、4.骑马螺栓、5.减震器、6.空气弹簧总成、7.支架总成、8.支撑架总成、9.后提升空气弹簧总成。

目前空气弹簧的使用上，提升空气弹簧总成均为DZ95259440319，空气弹簧用DZ95259441307。

注：2016年10月份以前的车辆，其空气弹簧的螺纹结构采用英制标准（对应的空气弹簧零件图号为DZ95259440307），之后改为公制标准，目前英制螺纹的空气弹簧已停止供货，具体的替换方案可参考2016年11月配件信息技术月刊内容。
