关于提升轴悬架机械部分介绍

提升轴

后提升轴车型,在车型代码的最后一位驱动形式的代码为“3”,目前常见的提升轴均为11吨,子组号为“944”。

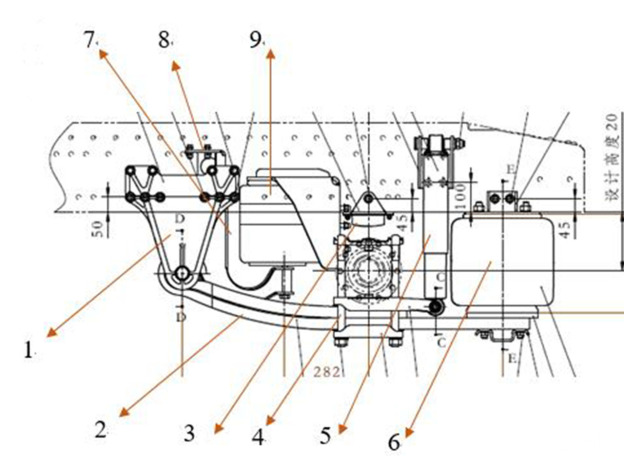

其悬架部分主要的零部件有(见上图):1.导向臂支架、2.导向臂总成、3.限位块总成、4.骑马螺栓、5.减震器、6.空气弹簧总成、7.支架总成、8.支撑架总成、9.后提升空气弹簧总成。

目前空气弹簧的使用上,提升空气弹簧总成均为DZ95259440319,空气弹簧用DZ95259441307

注:2016年10月份以前的车辆,其空气弹簧的螺纹结构采用英制标准(对应的空气弹簧零件图号为DZ95259440307),之后改为公制标准,目前英制螺纹的空气弹簧已停止供货,具体的替换方案可参考2016年11月配件信息技术月刊内容。
