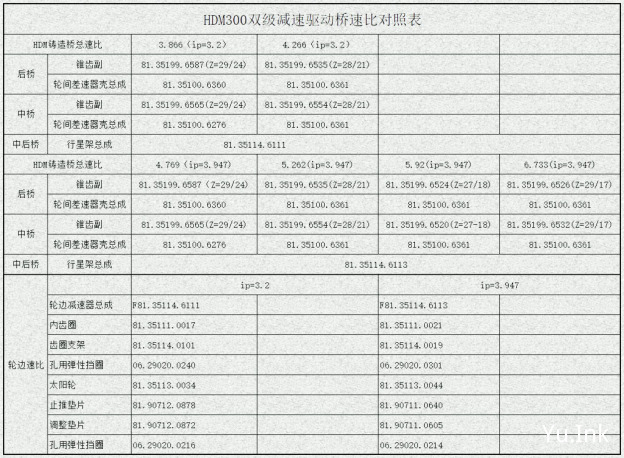

HDM300双级减速驱动桥速比对照表

HDM300桥速比对照表

HDM铸造桥总速比 3.866(ip=3.2) 4.266(ip=3.2)
后桥 锥齿副 81.35199.6587 81.35199.6535
Z=29/24 Z=28/21
轮间差速器壳总成 81.35100.6360 81.35100.6361
中桥 锥齿副 81.35199.6565 81.35199.6554
Z=29/24 Z=28/21
轮间差速器壳总成 81.35100.6276 81.35100.6361
中后桥 行星架总成 81.35114.6111
HDM铸造桥总速比 4.769(ip=3.947) 5.262(ip=3.947)
后桥 锥齿副 81.35199.6587 81.35199.6535
Z=29/24 Z=28/21
轮间差速器壳总成 81.35100.6360 81.35100.6361
中桥 锥齿副 81.35199.6565 81.35199.6554
Z=29/24 Z=28/21
轮间差速器壳总成 81.35100.6276 81.35100.6361
中后桥 行星架总成 81.35114.6113
HDM铸造桥总速比 5.92(ip=3.947) 6.733(ip=3.947)
后桥 锥齿副 81.35199.6524 81.35199.6526
Z=27/18 Z=29/17
轮间差速器壳总成 81.35100.6361 81.35100.6361
中桥 锥齿副 81.35199.6520 81.35199.6532
Z=27/18 Z=29/17
轮间差速器壳总成 81.35100.6361 81.35100.6361
中后桥 行星架总成 81.35114.6113
轮边速比 ip=3.2 ip=3.947
轮边减速器总成 F81.35114.6111 F81.35114.6113
内齿圈 81.35111.0017 81.35111.0021
齿圈支架 81.35114.0101 81.35114.0019
孔用弹性挡圈 06.29020.0240 06.29020.0301
太阳轮 81.35113.0034 81.35113.0044
止推垫片 81.90712.0878 81.90711.0640
调整垫片 81.90712.0872 81.90711.0605
孔用弹性挡圈 06.29020.0216 06.29020.0214
