标签归档：36升

技术资料

DZ96259741110

留下评论
  • DZ96259741110 36L传感器下沉式尿素箱分装总成/2.2泵
    • DZ95259540350 尿素泵 1 件
    • DZ95259740572 36L尿素箱本体 1 件
    • DZ97189774065 尿素箱模块线束 1 件
    • DZ97259740309 泵支架 1 件
    • DZ95259740739 紧固带护垫 2 件
    • DZ96259740352 尿素回液管 1 件
    • DZ95259740382 尿素箱支架 1 件
    • DZ96259740351 尿素进液管 1 件
    • DZ95259740567 水阀集成式尿素箱传感器 1 件
    • DZ96259741113 紧固带总成 2 件
    • DZ96319740311 连接板 1 件
    • DZ96259741111 过渡支架 1 件
技术资料

关于36L传感器下沉式尿素箱分装总成子件介绍

留下评论

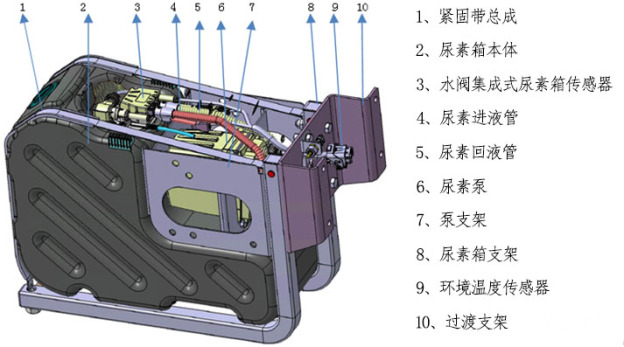

urea-box-i

传感器下沉式尿素箱分装总成，主要包括尿素泵、尿素箱模块线束、泵支架、紧固带护垫、尿素回液管、尿素箱连接支架、尿素进液管、水阀集成式尿素箱传感器、紧固带总成、环境温度传感器。

注：1、传感器下沉式尿素箱分装总成结构状态为新式结构，与前期同型号的尿素箱分装总成在整体上可实现相互代用，但子件部分，除尿素泵一致外，其余均发生变化，不能通用。

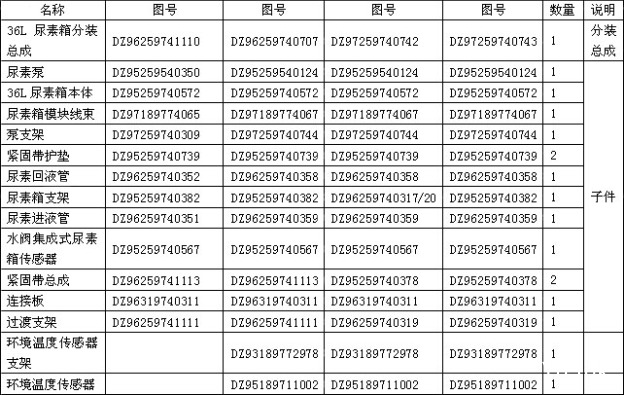

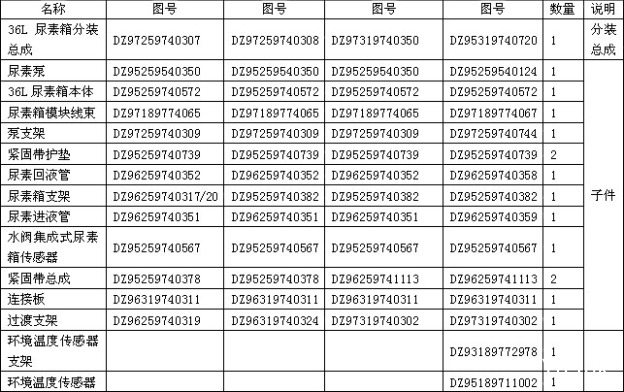

2、常见的规格36L的尿素箱分装总成对应的子件，见附件，其中，尿素泵（陕汽图号：DZ95259540350，潍柴图号：612640130088）和尿素泵（陕汽图号：DZ95259540124，康明斯图号：5273338X）为发动机厂家自带，提报计划时需要使用对应的发动机厂家图号，陕汽图号不可用。

urea-box

urea-box

3、传感器下沉式尿素箱分装总成使用的尿素箱盖（DZ95259740577）和锁芯（DZ97259740587（更新为FDZ97259740587））。

技术资料

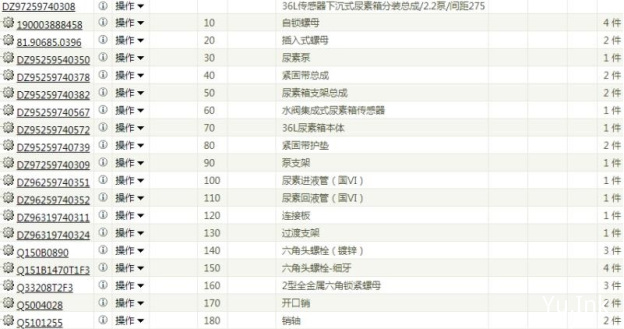

DZ97259740308

留下评论
  • DZ97259740308 36L传感器下沉式尿素箱分装总成/2.2泵/间距275
    • 190003888458 自锁螺母 4 件
    • 81.90685.0396 插入式螺母 2 件
    • DZ95259540350 尿素泵 1 件
    • DZ95259740378 紧固带总成 2 件
    • DZ95259740382 尿素箱支架总成 1 件
    • DZ95259740567 水阀集成式尿素箱传感器 1 件
    • DZ95259740572 36L尿素箱本体 1 件
    • DZ95259740739 紧固带护垫 2 件
    • DZ97259740309 泵支架 1 件
    • DZ96259740351 尿素进液管（国VI） 1 件
    • DZ96259740352 尿素回液管（国VI） 1 件
    • DZ96319740311 连接板 1 件
    • DZ96319740324 过渡支架 1 件
    • Q150B0890 六角头螺栓（镀锌） 3 件
    • Q151B1470T1F3 六角头螺栓-细牙 4 件
    • Q33208T2F3 2型全金属六角锁紧螺母 3 件
    • Q5004028 开口销 2 件
    • Q5101255 销轴 2 件

分割线

DZ97259740308
