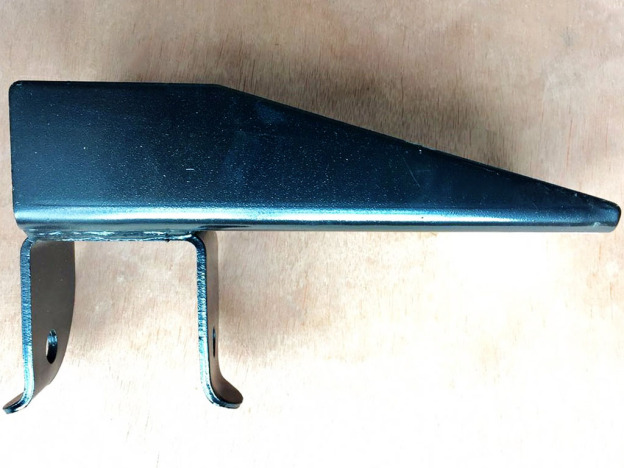

DZ15221440075 右锁柱支架总成
注:长26.5cm、宽10cm
序号 | 老状态图号 | 名称 | 新状态图号 | 名称 |
1 | DZ15221443055 | 左锁座总成 | DZ15221443083 | 左锁座总成 |
2 | DZ15221443056 | 右锁座总成 | DZ15221443084 | 右锁座总成 |
3 | DZ15221443064 | 套筒 | DZ15221443088 | 销轴 |
注:替换关系为成套(整体)替换
1、新M3000后悬置锁座连接板优化
对于2015年4月11日前出厂的新M3000全系列牵引车液压锁止维修更换时,需对装配的连接板(DZ15221440091/DZ15221440092/DZ15221440093)同时更换,用切换后的连接板总成件(DZ15221440295,单车2件) 替代,并通过黄油嘴添加润滑油进行润滑,减少连接板磨损。液压锁止件号不变。
2、新M3000驾驶室后悬横梁优化方案
a: 针对新M3000G/H驾驶室车型,出现横梁断裂的,更换新结构横梁。更换步骤:①拆除原车固定横梁、高度阀支架;②领取新结构横梁、高度阀支架、螺栓,进行更换 。更换新旧横梁明细和安装关系示意图见附件4。
b: 针对M驾驶室车型,出现横梁断裂的,领取改进后横梁进行更换,(件号不变,DZ96189360410)。新结构于2015年7月10日在6×2牵引车上批量应用,8月20日在所有车型上已完成切换。
