关于开口衬套配件技术状态说明的通知

依据市场需求，降低用户维修成本及供应商索赔费用，前期对翻转轴总成中的开口衬套进行了拆分。目前公司车辆使用的开口衬套有两款，零件图号分别为：DZ13241430085、81.96210.6061。为了指导各单位准确识别开口衬套的具体应用，现对开口衬套的应用情况进行说明，具体信息如下。

零件图号：DZ13241430085，名称：开口衬套。适用的翻转轴总成及对应的前悬置分装总成信息见下表：

注：支座关节轴承部分长度107cm

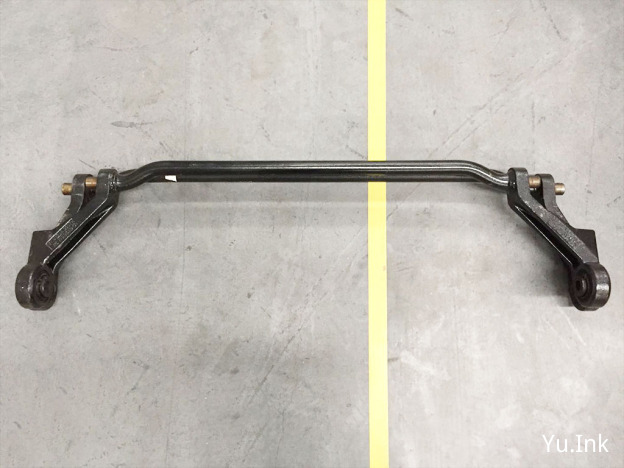

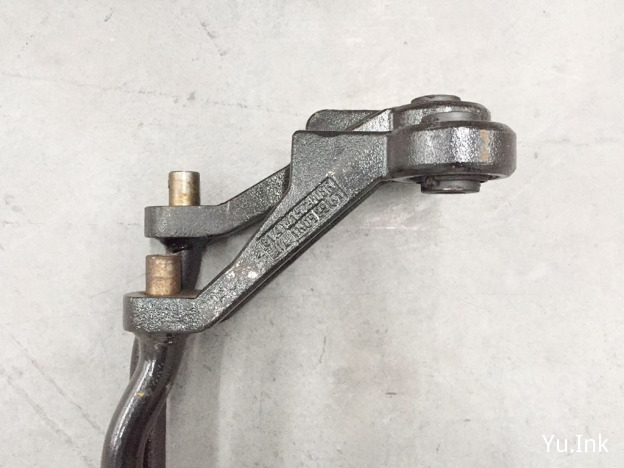

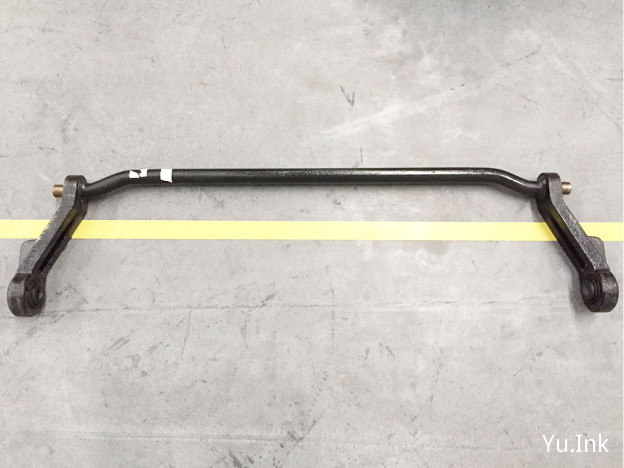

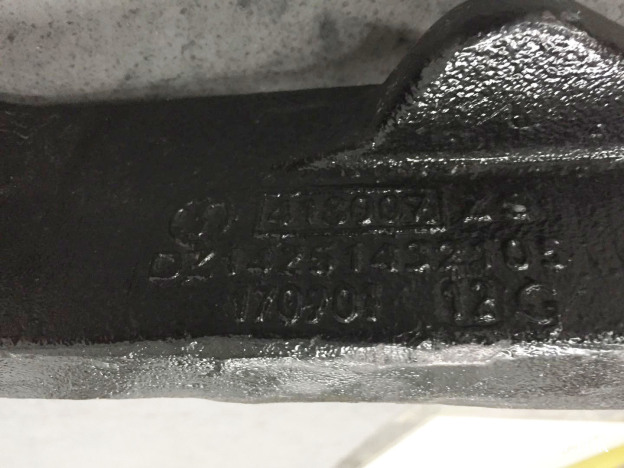

DZ14251432102 翻转轴总成
- DZ14251432103 平衡杆总成 1 件
  - DZ14251432105 左摇臂 1 件
  - DZ14251432106 右摇臂 1 件
- 81.96210.6061 开口衬套 2 件

注：长度133cm（装配支座位置），重量约19.35kg

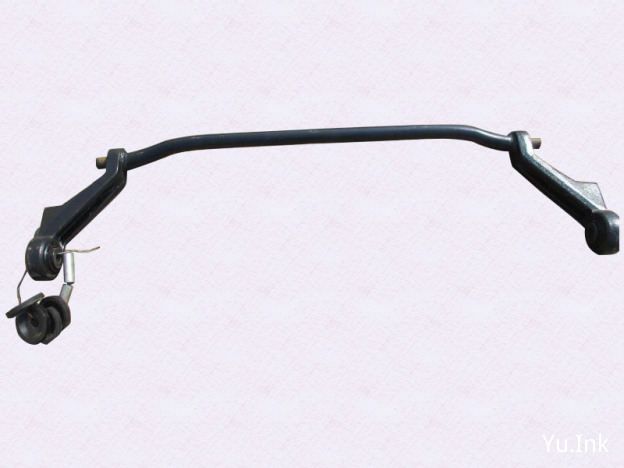

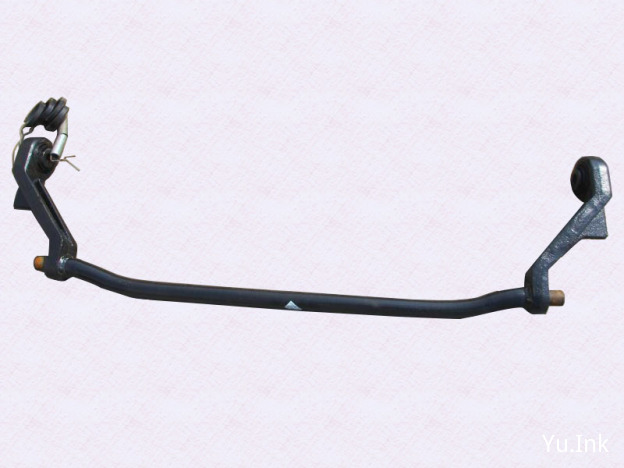

图3、图4种短的为DZ13241430090 翻转轴（107cm）

目前公司车辆前悬置部分使用的翻转轴总成主要有两种，分别为DZ13241430080（出口车用）、DZ13241430090，使用的车型有F3000、新M3000、X3000，两款翻转轴总成可以通用。

现针对体现加宽冷却模块车型开发两款新结构的翻转轴总成，其中DZ15221432061用于新M3000车型，DZ15221432090用于2017款新M3000车型，F3000、X3000状态不变。

81.96210.6061 开口衬套

/9普通安装件、表格及图表/962弹性元件（橡胶金属）

注：可单向替代DZ13241430085 开口衬套
