汽车线束是汽车电器部分的重要组成，连接相互独立的电器元件，具有传递电能和通讯作用，陕汽系统中线束的子组号为“977”，按照装配位置分为驾驶室线束和底盘线束两类。

仪表台线束总成，装配在驾驶室仪表台内部，X3000驾驶室仪表台线束总成（非防火墙）的插接器代码信息后附。

注：1、在查询驾驶室仪表台线束总成图号前，需先通过专业电气人员确定线束的装配位置、名称及车型。

2、其中底盘类线束和F3000车型驾驶室仪表台线束的图号可通过车辆BOM进行查询，其它线束在车辆BOM无法查询时，可咨询配件技术科。

3、附表中汇总的为X3000驾驶室仪表台线束总成所集成的插接器信息，若驾驶室其他部位的线束出现故障，均不属于仪表台线束总成。需查看对应的附加线束信息。

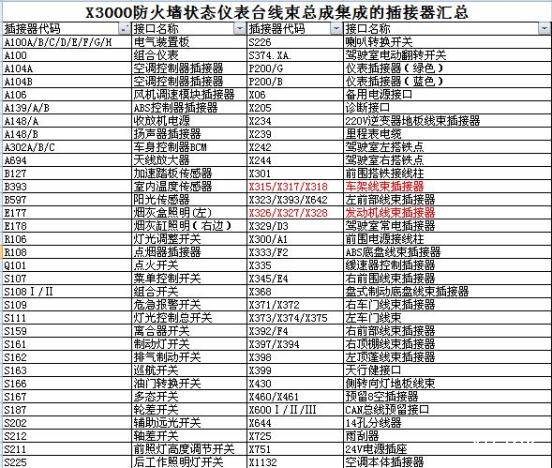

X3000驾驶室仪表台线束总成（WPE50/BCM/点烟器/ABS/防火墙）的插接器与非防火墙状态的基本相同，区别在于取消了非防火墙状态的X238、X316、X337圆孔插接器，改用X315、X317、X326、X327、X328方形插接器，固定于防火墙内。

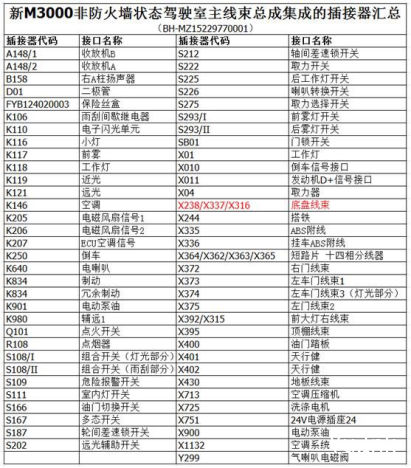

仪表台线束总成，装配在驾驶室仪表台内部，新M3000驾驶室的WPE40驾驶室主线束总成（BH-MZ15229770001）的插接器代码信息后附。

注：1、通过判断故障点部位的插接器代码，可快速定位故障线束名称，达到准确判断故障线束名称。

2、其中底盘类线束和F3000车型驾驶室仪表台线束的图号可通过车辆BOM进行查询，其它线束在车辆BOM无法查询时，可咨询配件技术科。

3、附表中汇总的为X3000驾驶室仪表台线束总成（WPE50/BCM/点烟器/ABS/防火墙）所集成的插接器信息，线束总成名称中所罗列的配置信息，对于功能的插接器均集成在线束总成中，因此可通过线束名称判定线束功能。
