X3000遮阳罩介绍

DZ14251880011

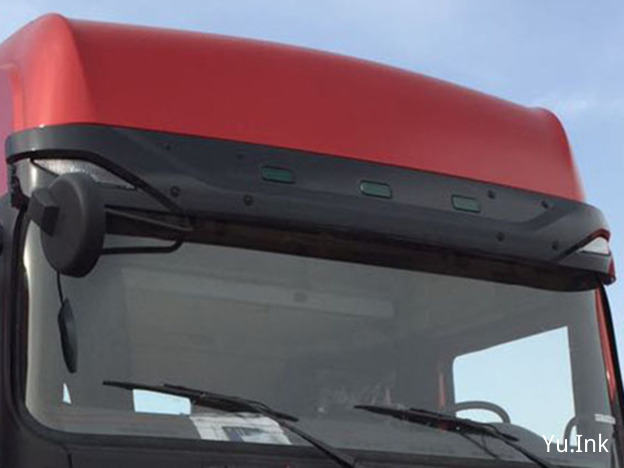

遮阳罩颜色为深灰色,利用四个支架安装于驾驶室顶盖前端,其子组号为“188”。

高顶驾驶室(4)使用的遮阳罩本体图号为DZ14251880011,使用的安装支架分别为DZ14251880013遮阳罩左前安装支架总成、DZ14251880015 遮阳罩右前安装支架总成、DZ14251880017遮阳罩左侧安装支架总成、DZ14251880019遮阳罩右侧安装支架总成,使用的密封条图号为DZ14251880012。

平顶驾驶室(5、6)使用的遮阳罩本体图号为DZ14251880032、使用的安装支架分别为DZ14251880071左侧安装支架总成、DZ14251880072右侧安装支架总成、DZ14251880073中间安装支架总成(2件)。

  • DZ14251880071 左侧安装支架总成 1 件
    • DZ14251880036 侧塑料支架 1 件
    • DZ14251880069 左侧支架衬垫 1 件
    • Q2714838 十字槽盘头自攻螺钉 1 件
    • Q40205 大垫圈(镀锌) 1 件
  • DZ14251880072 右侧安装支架总成 1 件
    • Q40205 大垫圈(镀锌) 1 件
    • DZ14251880036 侧塑料支架 1 件
    • DZ14251880070 右侧支架衬垫 1 件
    • Q2714838 十字槽盘头自攻螺钉 1 件
  • DZ14251880073 中间安装支架总成 2 件
    • DZ14251880035 中间塑料支架 2 件
    • DZ14251880068 中间支架衬垫 2 件
    • Q2214825 十字槽盘头自攻螺钉和大垫圈组合件 4 件
打赏作者

《X3000遮阳罩介绍》上的一个想法

  1. DZ14251880083 遮阳罩本体/5.6驾驶室/老色板状态(GX000969、16年自卸车)
    DZ14251880081 遮阳罩本体/老色板状态(GX015652、16年载货车)
