汽车线束是汽车电器部分的重要组成之一，用于连接整车电气元件，具有传递电能和通讯作用。

• 发动机、变速器底盘电线束（WP12E401集成式SCR、尿素箱/自主 ECU/6.5系统/BCM/电控硅油风扇）装配在车身的底盘位置，X3000的发动机、变速器底盘电线束（WP12E401集成式SCR、尿素箱/自主 ECU/6.5系统/BCM/电控硅油风扇）集成的插接器汇总信息后附。

• 两孔插接式电动泵油滤清器底盘电线束和连接电缆70×220-10装配在车身的底盘位置。其功能均用于连接仪表台线束总成与电动泵油滤清器、变速器搭铁点；不同之处只是两者的电缆长度、波纹管长度、端子不同。X3000车型的两孔插接式电动泵油滤清器底盘电线束和连接电缆70×220-10详细连接的各设备如附图所示。

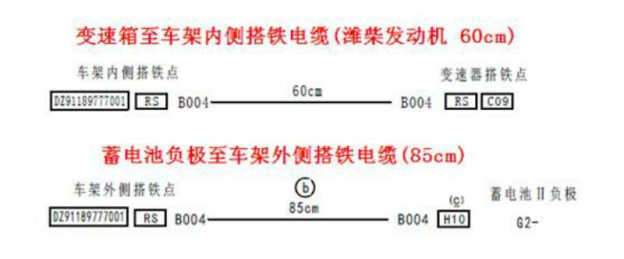

• 变速箱至车架内侧搭铁电缆(潍柴发动机 60cm)和蓄电池负极至车架外侧搭铁电缆(85cm)均装配在车身的底盘位置。其功能分别用于连接车架内侧搭铁点与变速器搭铁点、车架外侧搭铁点与蓄电池Ⅱ负极。X3000车型的变速箱至车架内侧搭铁电缆(潍柴发动机 60cm)和蓄电池负极至车架外侧搭铁电缆(85cm)详细连接的各设备如附图所示。

• 保险丝盒电源连接线装配在车身底盘的蓄电池盒位置。其功能用于对总电源的过流保护。保险丝盒电源连接线详细连接方式如附图所示。

• 牵引车车架线束 (直纵梁)装配在车架位置，X3000的牵引车车架线束 (直纵梁)集成的插接器汇总信息后附。

• 轮间和轴间差速锁电线束装配在车架位置。其功能用于连接牵引车车架线束与后桥1轮间差速信号开关、后桥2轮间差速信号开关、轴间差速信号开关。X3000车型的轮间和轴间差速锁电线束详细连接的各设备如附图所示。

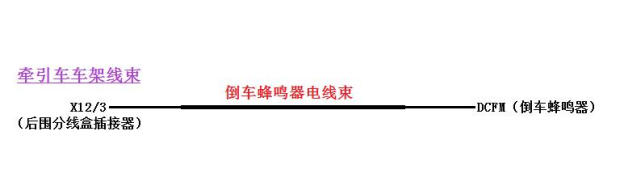

• 倒车蜂鸣器电线束装配在车身的底盘位置。其功能用于连接牵引车车架线束（直纵梁）与倒车蜂鸣器。X3000车型的倒车蜂鸣器电线束详细连接的设备如附图所示。

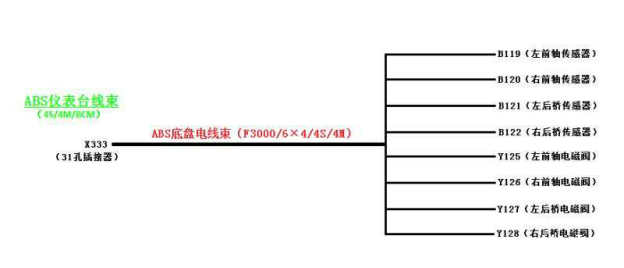

• ABS底盘电线束（F3000/6×4/4S/4M）装配在车架位置。其功能用于连接ABS仪表台线束与左（右）前轴传感器、左（右）后桥传感器等电气设备。X3000车型的ABS底盘电线束（F3000/6×4/4S/4M）详细连接的各设备如附图所示。

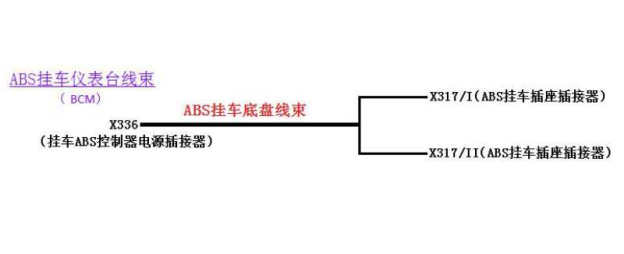

• ABS挂车底盘线束 (标准)装配在底盘位置。其功能用于连接ABS挂车仪表台线束（BCM）与ABS挂车插座插接器。X3000车型的ABS挂车底盘线束 (标准)详细连接的设备如附图所示。

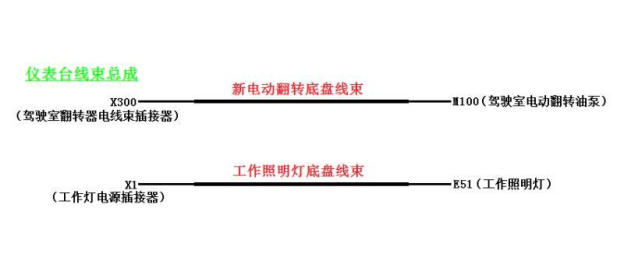

• 新电动翻转底盘线束和工作照明灯底盘线束均装配在底盘位置。其功能分别用于连接仪表台线束总成与驾驶室电动翻转油泵、仪表台线束总成与工作照明灯。X3000车型的新电动翻转底盘线束和工作照明灯底盘线束详细连接的各设备如附图所示。


• 空气干燥罐底盘线束装配在车身的底盘位置。其功能用于连接左前部线束总成与空气干燥罐。X3000车型的空气干燥罐底盘线束详细连接的设备如附图所示。

• 左（右）组合后灯电线束装配在车架的左后、右后位置。其功能主要用于连接牵引车车架线束与左（右）组合尾灯（LED），X3000车型的左（右）组合后灯电线束详细连接的各设备如附图所示。

• 牵引车侧标志灯电线 (中桥挡泥板)装配在车架的左边中侧、右边中侧位置。其功能主要用于连接牵引车车架线束与侧标志灯(中桥右)、侧标志灯(中桥左)，X3000车型的牵引车侧标志灯电线 (中桥挡泥板)详细连接的各设备如附图所示。


• 发动机、变速器底盘电线束（WP13E50/尿素箱模块/尤顺/2.2/FHQ）装配在车身的底盘位置，X3000【防火墙状态】 的发动机、变速器底盘电线束（WP13E50/尿素箱模块/尤顺/2.2/FHQ）集成的插接器汇总信息后附。


• ABS底盘电线束（4S/4M）装配在底盘位置。其功能主要用于连接ABS仪表台线束与左（右）前轴传感器、左（右）后桥传感器等电气设备，新M3000车型ABS底盘电线束（4S/4M）详细连接的各设备如附图所示。


• 驾驶室锁止信号开关电线束装配在底盘位置。其功能主要用于连接仪表台线束和驾驶室锁止开关，详细连接的各设备如附图所示。目前车辆使用的驾驶室锁止信号开关电线束图号有DZ95189774025、DZ93189776061。

• 新M3000的发动机、变速器底盘电线束（ WP10E40/集成式/新M3000）集成的插接器汇总信息见附图。新M3000车型的地盘线束零件图号均为DZ96开头。

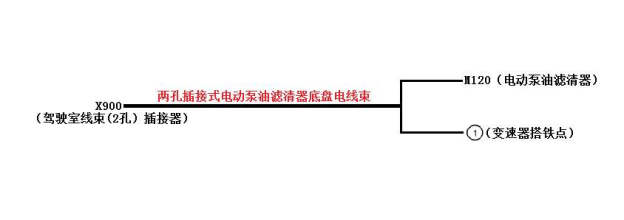

• 两孔插接式电动泵油滤清器底盘电线束装配在底盘位置。其功能主要用于连接仪表台线束和电动泵油滤清器、变速器搭铁点。两孔插接式电动泵油滤清器底盘电线束详细连接的各设备如附图所示。不同图号的两孔插接式电动泵油滤清器底盘电线束仅线束长度或或导线是否为常温、低温不同，插接器状态均为一致，因此在售后市场中可通过代用的方式解决配件问题。


• 牵引车车架线束装配在车架位置。其功能主要用于连接仪表台线束和左（右）侧标志灯、蓄电池1等电气设备，新M3000车型牵引车车架线束详细连接的各设备如附图所示。


• 工作照明灯底盘线束装配在底盘位置。其功能主要用于连接仪表台线束和工作照明灯，工作照明灯底盘线束详细连接的各设备如附图所示。

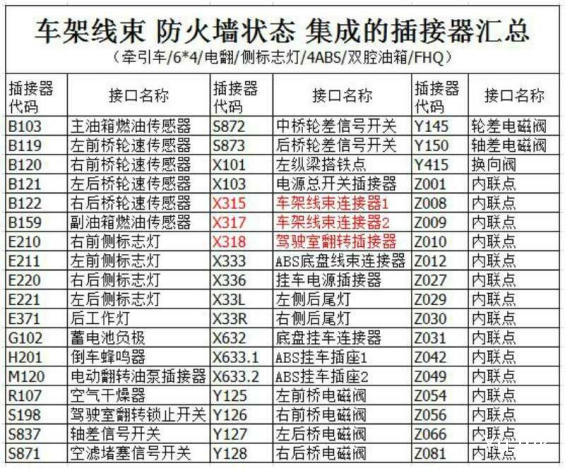

• 牵引车车架线束（牵引车/6*4/电翻/侧标志灯/4ABS/双腔油箱/FHQ）装配在车架位置，X3000 【防火墙状态】 的牵引车车架线束（牵引车/6*4/电翻/侧标志灯/4ABS/双腔油箱/FHQ）集成的插接器汇总信息后附。

• 左（右）组合后灯电线束装配在车架的左后、右后位置。其功能主要用于连接牵引车车架线束与左（右）组合尾灯（LED），新M3000车型的左（右）组合后灯电线束详细连接的各设备如附图所示。

注：1、通过判断故障点部位的插接器代码，可快速定位故障线束名称，达到准确判断故障线束名称。

2、以上所列线束图号在车辆BOM中可直接查询。
