![3020030-DZ95259938011](https://img.yu.ink/wp-content/uploads/2024/08/3020030-DZ95259938011.jpg-medium)

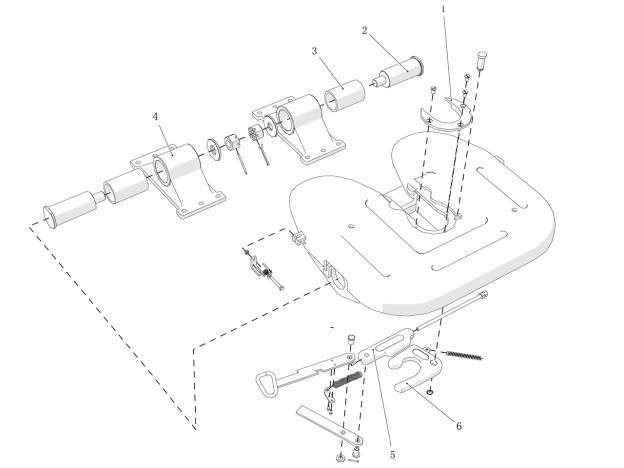

- 3020030-DZ95259938011 90鞍座(垂直载荷45t)
- QD90122-X 易损环/直径88mm/厚度10mm 1 件
- QD90009G 支座销 2 件
- QD90008 橡胶套 2 件
- QD90001 支座 2 件
- QD90015B 楔块 1 件
- QD90014H 牵引钩 1 件
鞍座总成俗称牵引座。子组号“993”,为了降低维修成本,配件公司对于常用的鞍座总成已经进行了拆分,截止目前已拆分的总成涉及供方3家,12个鞍座总成。
拆分件的编码规则为:供方代码:6020007,拆分件图号均以“SK”或“CN”开头;供方代码:3020030,拆分件图号均以“QD”开头;供方代码:418001,拆分件图号均以“DS”开头。
渠道在使用拆分件时,需确保鞍座总成图号和供方代码,查询对应的拆分信息。鞍座总成的拆分件,仅将易损部分进行了拆分,若损坏部件无拆件时,可通过更换总成解决。同一供方的不同图号鞍座总成,其拆分件存在通用的情况,相同状态的子件均按唯一图号管理。因此在销售及储备过程中需注意子件的应用范围。
拆分总成 | 总成名称 | 拆分件零件号 | 拆分件名称 |
AZ9114930001 | 50鞍座(单摆50,173mm) | QD50001C-173 | 六孔支座 |
QD50006 | 牵引钩 | ||
QD50011C | 橡胶套 | ||
QD50005D | 楔块 | ||
QD50015D | 支座销 | ||
QD50120 | 易损环 | ||
199114930076 | 鞍座装置(宝华)单摆90.190mm) | QD90001C-200 | 支座 |
QL90014 | 牵引钩 | ||
QD90008C | 橡胶套 | ||
QD90015B | 楔块 | ||
QD90009D | 支座销 | ||
QD90122X | 易损环 | ||
DZ91189933016 | 轻型90鞍座 | QD90001D-165 | 六孔支座 |
QL90014 | 牵引钩 | ||
QD90008C | 橡胶套 | ||
QD90015D | 楔块 | ||
QD90009D | 支座销 | ||
QD90122X | 易损环 | ||
AZ9114930007 | 牵引座总成 | QL90001 | 六孔支座 |
QL90004 | 内衬套 | ||
QL90015B | 楔块 | ||
QD90122X | 易损环 | ||
QL90014 | 牵引钩 | ||

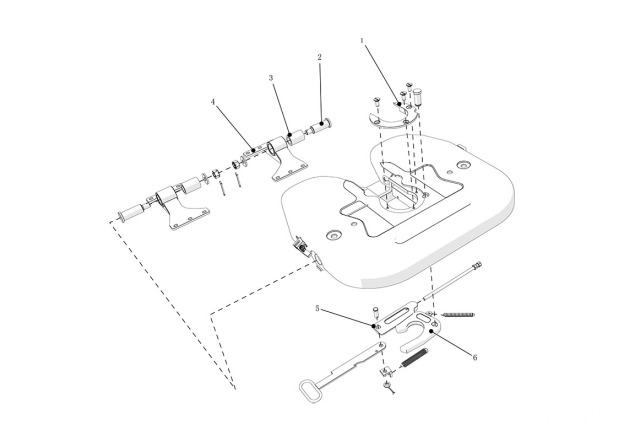

SZ993000796 | 135型90鞍座 | QD90001D-165 | 六孔支座 |
QL90014 | 牵引钩 | ||
QD90008C | 橡胶套 | ||
QD90015E | 楔块 | ||
QD90009E | 支座销 | ||
QD90122E | 易损环 | ||
AZ9114930004 | 牵引座总成 | QD50001-152 | 六孔支座 |
QD50006 | 牵引钩 | ||
QD50011C | 橡胶套 | ||
QD50005E | 楔块 | ||
QD50015D | 支座销 | ||
QD50120 | 易损环 | ||
DZ91189933014 | 低位90鞍座 | QD90001C-180 | 六孔支座 |
QL90014 | 牵引钩 | ||
QD90008C | 橡胶套 | ||
QD90015B | 楔块 | ||
QD90009D | 支座销 | ||
QD90122X | 易损环 | ||
DZ91259930012 | 90加强型鞍座 | QD90001 | 支座 |
QD90009AB | 支座销 | ||
QD90008 | 橡胶套 | ||
QD90015B | 楔块 | ||
QD90122X | 易损环 | ||
QL90014 | 牵引钩 |
注:红色*表示适用于多种鞍座,黑色*表示仅适用于一种鞍座。
