关于车辆尿素箱盖及锁芯的技术状态的说明

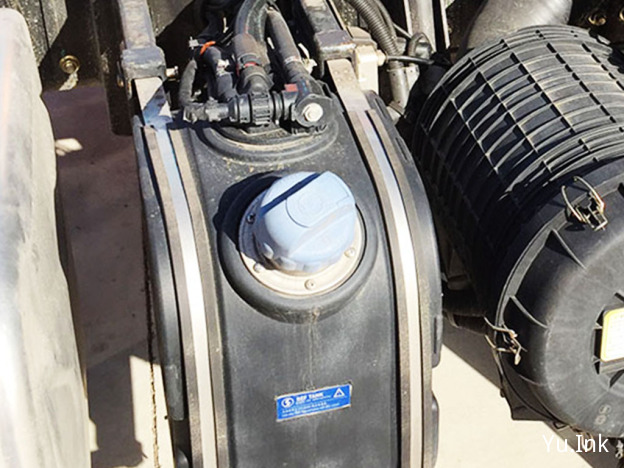

cover

因尿素箱分装总成的结构不同,陕汽车辆装配的尿素箱盖及锁芯技术状态分为两大类。

普通尿素箱结构对应的尿素箱盖及锁芯技术状态分为集成锁芯的尿素箱盖(SZ974000727)和尿素箱盖(DZ95259740184)与锁芯(FDZ96189550020)分体式两种状态。

下沉式尿素箱分装总成结构对应的尿素箱盖及锁芯技术状态为尿素箱盖(DZ95259740577)与锁芯(FDZ97259740587)分体式。

注:目前陕汽车辆装配36升/45升尿素箱为下沉式尿素箱分装总成,普通结构的不再装配,两种结构尿素箱盖结构及安装尺寸均不同,不能通用。

DZ98149741743

  • DZ98149741743 20L尿素箱分装总成/孔距290
    • DZ98149741735 过渡支架 1 件
    • Q151B1470TF3 六角头螺栓-细牙 4 件
    • 190003888458 自锁螺母 4 件
    • DZ98149741733 尿素箱支架总成 2 件
    • DZ98149741741 20L尿素箱总成 1 件
    • DZ98149741746 紧固带护垫 2 件
    • DZ98149741738 紧固带总成 2 件
    • Q5101255 销轴 2 件
    • Q5004028 开口销 2 件
    • DZ98149741744 连接板 1 件
    • 81.90685.0396 插入式螺母 2 件
    • DZ98149741745 泵支架总成 1 件
    • Q150B0890 六角头螺栓(镀锌) 3 件
    • DZ95259540350 尿素泵 1 件
    • Q150B1065TF3 六角头螺栓 4 件
    • Q33210T2F3 2型全金属六角锁紧螺母 4 件
    • DZ98149741747 尿素进液管 1 件
    • DZ98149741748 尿素回液管 1 件

DZ97259740308

  • DZ97259740308 36L传感器下沉式尿素箱分装总成/2.2泵/间距275
    • 190003888458 自锁螺母 4 件
    • 81.90685.0396 插入式螺母 2 件
    • DZ95259540350 尿素泵 1 件
    • DZ95259740378 紧固带总成 2 件
    • DZ95259740382 尿素箱支架总成 1 件
    • DZ95259740567 水阀集成式尿素箱传感器 1 件
    • DZ95259740572 36L尿素箱本体 1 件
    • DZ95259740739 紧固带护垫 2 件
    • DZ97259740309 泵支架 1 件
    • DZ96259740351 尿素进液管(国VI) 1 件
    • DZ96259740352 尿素回液管(国VI) 1 件
    • DZ96319740311 连接板 1 件
    • DZ96319740324 过渡支架 1 件
    • Q150B0890 六角头螺栓(镀锌) 3 件
    • Q151B1470T1F3 六角头螺栓-细牙 4 件
    • Q33208T2F3 2型全金属六角锁紧螺母 3 件
    • Q5004028 开口销 2 件
    • Q5101255 销轴 2 件
