关于动力悬置结构技术状态的说明

留下评论

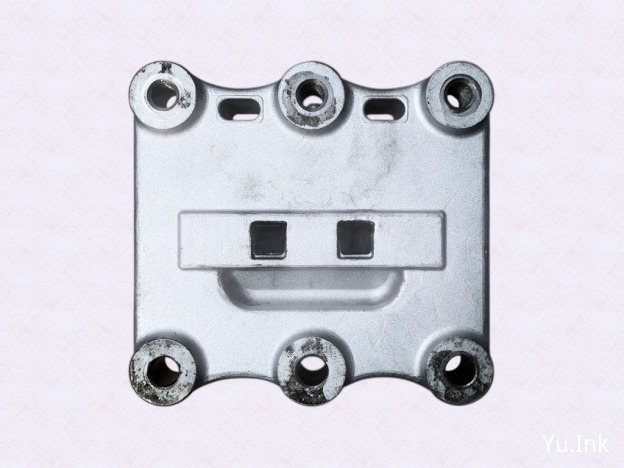

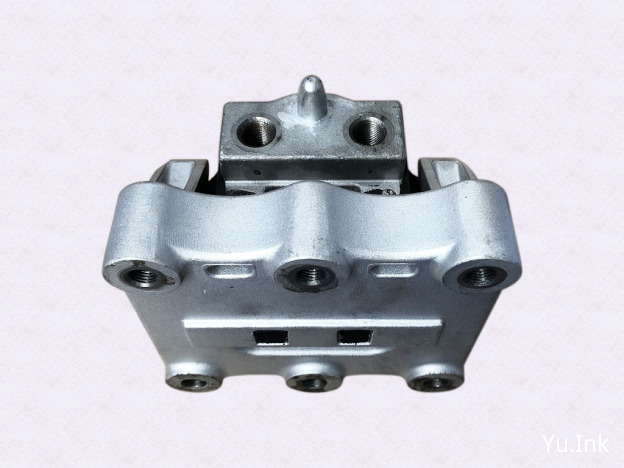

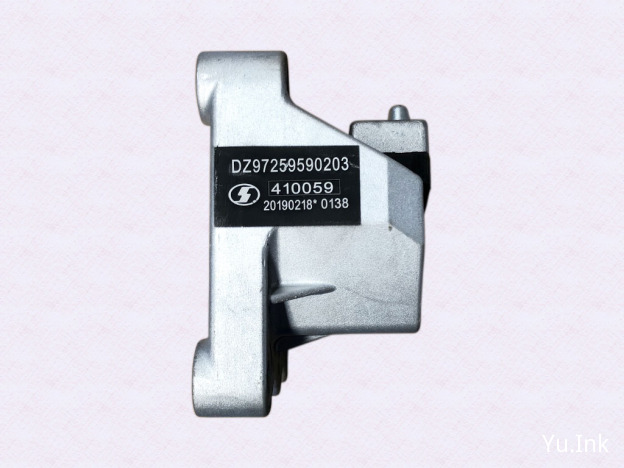

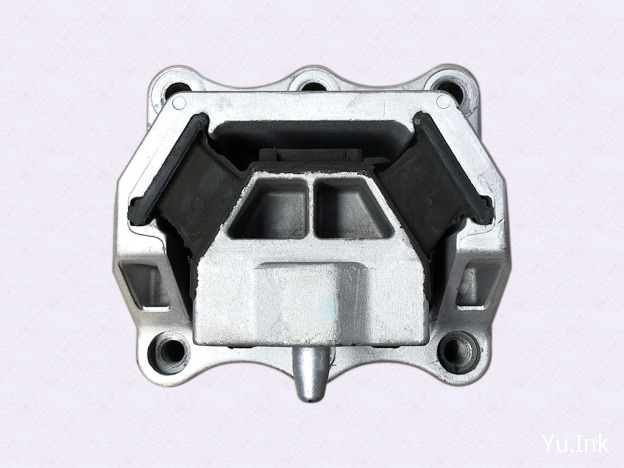

动力悬置包括发动机和变速悬置，装在动力系统和车架之间，起连接和缓冲作用，子组号“959”，具体结构受发动机类型、车架类型及车型影响。

关于动力悬置结构技术状态的说明

X3000/F3000车型，双层车架，装配潍柴WP12/13系列发动机，对应使用的发动机悬置主要包括：

  1. DZ95259590168 发动机右前减振垫
  2. Q1811655TF3 螺栓 4 件
  3. DZ95259590198 发动机右前支架
  4. Q18416100TF3 螺栓 4 件
  5. DZ95259590197 发动机左前支架
  6. DZ95259590167 发动机左前减振垫
  7. Q1811445TF3 螺栓 10 件
  8. DZ95259590068 发动机右后悬置减振垫
  9. DZ97259590116 发动机右后托架
  10. DZ97259590115 发动机左后托架
  11. DZ95259590067 发动机左后悬置减振垫
  12. Q1811440TF3 螺栓 8 件
  13. SXQ1842050TF3 螺栓 8 件
  14. DZ93259590007 止退型螺栓 2 件
  15. Q1841675TF3 螺栓 4 件

X3000/F3000车型，变截面（940-850）双层车架，装配潍柴WP12/13系列发动机，对应使用的发动机悬置主要包括：

  1. DZ95259590168 发动机右前减振垫
  2. Q1811655TF3 螺栓 4 件
  3. DZ95259590196 发动机右前支架
  4. Q18416100TF3 螺栓 4 件
  5. DZ95259590195 发动机左前支架
  6. DZ95259590167 发动机左前减振垫
  7. Q1811445TF3 螺栓 10 件
  8. DZ95259590068 发动机右后悬置减振垫
  9. DZ97259590116 发动机右后托架
  10. DZ97259590115 发动机左后托架
  11. DZ95259590067 发动机左后悬置减振垫
  12. Q1811440TF3 螺栓 8 件
  13. SXQ1842050TF3 螺栓 8 件
  14. DZ93259590007 止退型螺栓 2 件
  15. Q1841675TF3 螺栓 4 件

X3000/F3000车型，加强（8+7+8）三层车架，装配潍柴WP12/13系列发动机，对应使用的发动机悬置主要包括：

  1. DZ95259590168 发动机右前减振垫
  2. Q1811655TF3 螺栓 4 件
  3. DZ95259590198 发动机右前支架
  4. Q18416100TF3 螺栓 4 件
  5. DZ95259590197 发动机左前支架
  6. DZ95259590167 发动机左前减振垫
  7. Q1811450TF3 螺栓 10 件
  8. DZ95259590068 发动机右后悬置减振垫
  9. DZ97259590134 发动机右后托架
  10. DZ97259590133 发动机左后托架
  11. DZ95259590067 发动机左后悬置减振垫
  12. Q1811450TF3 螺栓 8 件
  13. SXQ1842050TF3 螺栓 8 件
  14. DZ93259590007 止退型螺栓 2 件
  15. Q1841675TF3 螺栓 4 件

X3000/F3000车型，轻量化（8+4）双层车架，装配潍柴WP12/13系列发动机，对应使用的发动机悬置主要包括：

  • 1.DZ95259590096 发动机右前减振垫
  • 2.Q1811655TF3 螺栓数量 4 件
  • 3.DZ95259590095 发动机右前支架
  • 4.Q18416100TF3 螺栓数量 4 件
  • 5.DZ95259590197 发动机左前支架
  • 6.DZ95259590167 发动机左前减振垫
  • 7.Q1811445TF3 螺栓数量 10 件
  • 8.DZ95259590068 发动机右后悬置减振垫
  • 9.DZ97259590116 发动机右后托架
  • 10.DZ97259590115 发动机左后托架
  • 11.DZ95259590067 发动机左后悬置减振垫
  • 12.Q1811450TF3 螺栓数量 8 件
  • 13.SXQ1842050TF3 螺栓数量 8 件
  • 14.DZ93259590007 止退型螺栓数量 2 件
  • 15.Q1841675TF3 螺栓数量 4 件

新M3000车型，双层（8+7）850车架，装配潍柴WP12/13系列发动机，对应使用的发动机悬置主要包括：

  • 1.DZ96259590114 发动机右前减振垫
  • 2.Q1811655TF3 螺栓 4 件
  • 3.DZ95259590198 发动机右前支架
  • 4.Q18416100TF3 螺栓 4 件
  • 5.DZ95259590197 发动机左前支架
  • 6.DZ96259590113 发动机左前减振垫
  • 7.Q1811445TF3 螺栓 10 件
  • 8.DZ95259590068 发动机右后悬置减振垫
  • 9.DZ96259590112 发动机右后托架
  • 10.DZ96259590111 发动机左后托架
  • 11.DZ95259590067 发动机左后悬置减振垫
  • 12.Q1811450TF3 螺栓 8 件
  • 13.SXQ1842050TF3 螺栓 8 件
  • 14.DZ93259590007 止退型螺栓 2 件
  • 15.Q1841675TF3 螺栓 4 件

新M3000车型，轻量化单层（8）车架，装配潍柴WP12/13系列发动机，对应使用的发动机悬置主要包括：

  • 1.DZ96259590114 发动机右前减振垫
  • 2.Q1811655TF3 螺栓 4 件
  • 3.DZ95259590198 发动机右前支架
  • 4.Q18416100TF3 螺栓 4 件
  • 5.DZ95259590197 发动机左前支架
  • 6.DZ96259590113 发动机左前减振垫
  • 7.Q1811450TF3 螺栓 10 件
  • 8.DZ95259590068 发动机右后悬置减振垫
  • 9.DZ96259590112 发动机右后托架
  • 10.DZ96259590111 发动机左后托架
  • 11.DZ95259590067 发动机左后悬置减振垫
  • 12.Q1811445TF3 螺栓 8 件
  • 13.SXQ1842050TF3 螺栓 8 件
  • 14.DZ93259590007 止退型螺栓 2 件
  • 15.Q1841675TF3 螺栓 4 件

新M3000车型，加强型（8+7）车架，装配潍柴WP10系列发动机，对应使用的发动机悬置主要包括：

  • 1.DZ96259590114 发动机右前减振垫
  • 2.Q1811655TF3 螺栓 4 件
  • 3.DZ95259590086 发动机右前支架.
  • 4.Q18416100TF3 螺栓 4 件
  • 5.DZ95259590085 发动机左前支架
  • 6.DZ96259590113 发动机左前减振垫
  • 7.Q1811450TF3 螺栓 10 件
  • 8.DZ95259590068 发动机右后悬置减振垫
  • 9.DZ95259590084 发动机右后托架
  • 10.DZ95259590083 发动机左后托架
  • 11.DZ95259590067 发动机左后悬置减振垫
  • 12.Q1811445TF3 螺栓 8 件
  • 13.SXQ1842050TF3 螺栓 8 件
  • 14.DZ93259590007 止退型螺栓 2 件
  • 15Q1841675TF3 螺栓 4 件

新M3000车型，轻量化（8+4）车架，装配潍柴WP10系列发动机，对应使用的发动机悬置主要包括：

  • 1.DZ96259590114 发动机右前减振垫
  • 2.Q1811655TF3 螺栓 4 件
  • 3.DZ95259590086 发动机右前支架
  • 4.Q18416100TF3 螺栓 4 件
  • 5.DZ95259590085 发动机左前支架
  • 6.DZ96259590113 发动机左前减振垫
  • 7.Q1811450TF3 螺栓 10 件
  • 8.DZ95259590068 发动机右后悬置减振垫
  • 9.DZ95259590084 发动机右后托架
  • 10.DZ95259590083 发动机左后托架
  • 11.DZ95259590067 发动机左后悬置减振垫
  • 12.Q1811445TF3 螺栓 8 件
  • 13.SXQ1842050TF3 螺栓 8 件
  • 14.DZ93259590007 止退型螺栓 2 件
  • 15.Q1841675TF3 螺栓4件

新M3000车型，（8+7）车架，装配潍柴WP9/10H系列发动机，对应使用的发动机悬置主要包括：

  • 1.DZ96259592018 发动机右前减振垫
  • 2.Q1811655TF3 螺栓 4 件
  • 3.DZ96259592102 发动机右前支架
  • 4.Q18416100TF3 螺栓 4 件
  • 5.DZ96259592101 发动机左前支架
  • 6.DZ96259592017 发动机左前减振垫
  • 7.Q1811450TF3 螺栓 10 件
  • 8.DZ95259590068 发动机右后悬置减振垫
  • 9.DZ96259592008 发动机右后托架
  • 10.DZ96259592007 发动机左后托架
  • 11.DZ95259590067 发动机左后悬置减振垫
  • 12.Q1811445TF3 螺栓 8 件
  • 13.SXQ1842050TF3 螺栓 8 件
  • 14.DZ93259590007 止退型螺栓 2 件
  • 15.Q1841675TF3 螺栓 4 件

新X3000车型，（8+7）车架，装配潍柴WP9/10H系列发动机，对应使用的发动机悬置主要包括：

  • 1.DZ95259590088 发动机右前减振垫
  • 2.Q1811655TF3 螺栓 4 件
  • 3.DZ97259592006 发动机右前支架
  • 4.Q18416100TF3 螺栓 4 件
  • 5.DZ97259592005 发动机左前支架
  • 6.DZ95259590087 发动机左前减振垫
  • 7.Q1811450TF3 螺栓 10 件
  • 8.DZ95259590068 发动机右后悬置减振垫
  • 9.DZ96259592008 发动机右后托架
  • 10.DZ96259592007 发动机左后托架
  • 11.DZ95259590067 发动机左后悬置减振垫
  • 12.Q1811445TF3 螺栓 8 件
  • 13.SXQ1842050TF3 螺栓 8 件
  • 14.DZ93259590007 止退型螺栓 2 件
  • 15.Q1841675TF3 螺栓 4 件

新M3000车型，变截面（950-880）车架，装配潍柴WP9/10H系列发动机，对应使用的发动机悬置主要包括：

  • 1.DZ95259590088 发动机右前减振垫
  • 2.Q1811655TF3 螺栓 4 件
  • 3.DZ97259592006 发动机右前支架
  • 4.Q18416100TF3 螺栓 4 件
  • 5.DZ97259592005 发动机左前支架
  • 6.DZ95259590087 发动机左前减振垫
  • 7.Q1811450TF3 螺栓 10 件
  • 8.DZ95259590068 发动机右后悬置减振垫
  • 9.DZ96259592008 发动机右后托架
  • 10.DZ96259592007 发动机左后托架
  • 11.DZ95259590067 发动机左后悬置减振垫
  • 12.Q1811445TF3 螺栓 8 件
  • 13.SXQ1842050TF3 螺栓 8 件
  • 14.DZ93259590007 止退型螺栓 2 件
  • 15.Q1841675TF3 螺栓 4 件

注：动力悬置结构中涉及的螺栓均为汽车标准件，其中规格为M14的螺栓对应的螺母图号为06.11251.2005；止退型螺栓对应的垫圈及螺母图号为DZ93259590006/DZ93259590005，其余螺栓无螺母。日常可通过标准件规格和使用数量进行判断。
