标签归档：进气扁管

技术资料

L3000单前轴WP6发动机系列车型进气部分部分知识介绍

留下评论
L3000单前轴WP6发动机系列车型进气部分部分知识介绍

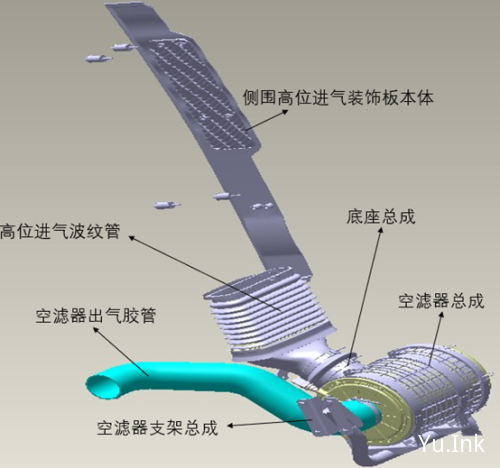

L3000单前轴WP6发动机系列车型进气部分主要配件包含以下配件：

DZ96259190790 侧围高位进气装饰板本体、DZ96259190791 高位进气波纹管、DZ96259190759 高位进气管本体、DZ98149190833 底座总成、DZ98149190835 空滤器总成 、DZ98149190838 空滤器支架总成、161200190040 干式空滤器堵塞报警开关、DZ96259190792 进气扁管橡胶缓冲块、DZ98149190849 空滤器出气胶管支架， 具体结构如上图。子组号“919”。

注1.上述配件为L3000单前轴WP6发动机系列车型进气部分配件，与车辆具体配置无关，不同配置均为上述图号。

注2. DZ98149190835空滤总成对应的空滤滤芯图号为 BLDZ98149190836，包含主滤芯和安全滤芯。

技术资料

L3000单前轴YC4E发动机系列车型进气部分部分知识介绍

留下评论
L3000单前轴YC4E发动机系列车型进气部分部分知识介绍

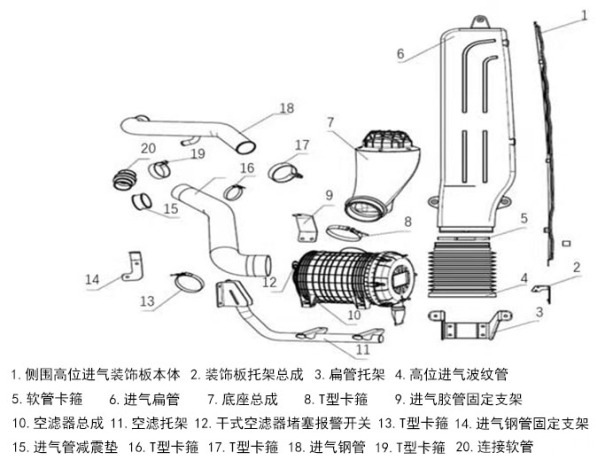

L3000单前轴YC4E发动机系列车型进气部分主要配件包含：

  1. DZ98149191404 侧围高位进气装饰板本体
  2. DZ98149191406 装饰板托架总成
  3. DZ98149191403 扁管托架
  4. DZ98149191401 高位进气波纹管
  5. DZ9003532122 软管卡箍
  6. DZ98149191400 高位进气管本体
  7. DZ98149190864 底座总成
  8. DZ9003532093 T型卡箍
  9. DZ98149190892 进气胶管固定支架
  10. DZ98149190856 空滤器总成
  11. DZ98149190868 空滤托架
  12. DZ97189711320 干式空滤器堵塞报警开关
  13. DZ9003532122 T型卡箍
  14. DZ98149190894 进气钢管固定支架
  15. DZ98149190863 进气管减震垫
  16. DZ9003532071 T型卡箍
  17. DZ9003532122 T型卡箍
  18. 进气钢管
  19. DZ9003532122 T型卡箍
  20. DZ98149190882 连接软管

注1、上述配件为L3000单前轴YC4E发动机系列车型进气部分配件，与车辆具体配置无关，不同配置均为上述图号。

注2、 DZ98149190856空滤总成对应的空滤滤芯图号为： BLDZ98149190875，包含主滤芯和安全滤芯。

技术资料

关于车辆进气扁管技术状态及应用的说明

一条评论

进气扁管是车辆进气系统的主要组成部分，装配的驾驶室后围右侧。目前陕汽车型装配的进气扁管受驾驶室类型影响主要分为3种。

1、X3000车型：卧铺加宽车型装配的配件图号为：DZ97259191002，非加宽卧铺车型装配的配件图号为：DZ97259190400。

2、新M3000车型：装配的配件图号为：DZ96259191264。

3、F3000车型：装配的配件图号为：DZ93259190005。

注：目前车辆装配的进气扁管均为上述图号，维修时可通过驾驶类型特性进行判断。
