MR20700500001

MR20700500001

MR20700500001 液压油/10#航空/地面用/Q/SY YM0024-2000/1kg

注:接技术要求通知,驾驶室翻转油缸用油需定期补充,且须使用专用油,零件号已维护DMS系统,MR20700500001,E类配件,各单位如有需求,单独提报直发订单,36升免运费至配送中心,低于36升运费自理。

驾驶室翻转油缸一次加满0.8升即容量0.8升,每次补充估计0.1-0.2升。

关于驾驶室翻转机构配件知识介绍

Flip-cab

驾驶室翻转系统是完成驾驶室进行翻转的重要构成系统,主要是由翻转油泵产生动力,推动翻转油缸做伸缩活动,带动驾驶室围绕前悬置翻转轴进行运动实现。驾驶室翻转机构中主要的零部件有:高压软管、油泵、翻转油缸、油泵电机,子组号为“982”。

根据翻转油泵工作方式,分为手动翻转和电动翻转两种,DZ93259820100 手动油泵应用于全部车型。X3000车型电动油泵目前使用的为分体式,DZ97259820127 油泵和DZ97259820128 油泵电机,DZ93259820200 整体式翻转油泵在X3000车型已停止应用,但继续应用于F3000、新M3000车型,其他零件图号可通过车辆BOM进行查询。

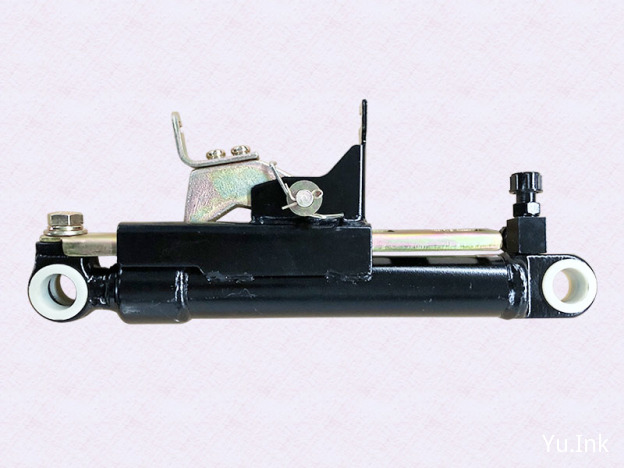

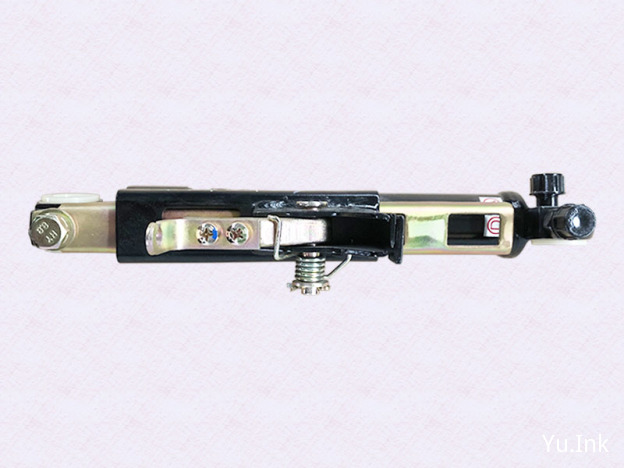

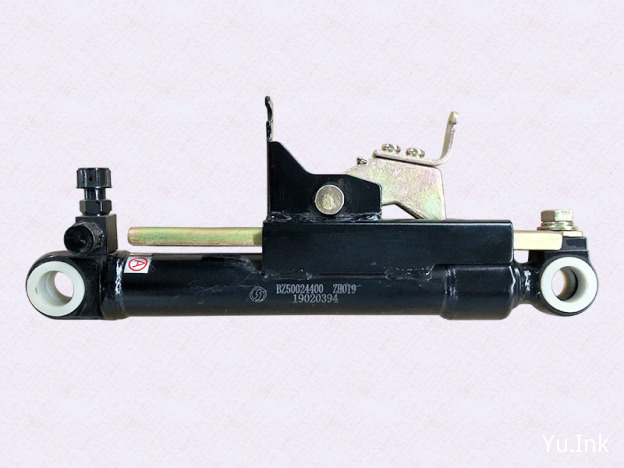

翻转油缸按闭合长度分(两端安装孔中心距)有510mm、540mm、560mm、610mm四种状态。按结构分有普通油缸及悬浮缸,普通油缸应用于手动油泵及一体式电动油泵结构,悬浮缸应用于分体式电动油泵。主要有:DZ93259820160 加强型翻转油缸(510mm)、DZ93259820130 加强型翻转油缸(540mm)、DZ97259820101 翻转油缸(悬浮缸,510mm)、DZ97259820102 翻转油缸(悬浮缸,540mm)、DZ97259820103 翻转油缸(悬浮缸,560mm)、DZ97259820104 翻转油缸(悬浮缸,610mm)。翻转油缸的管接头规格为M12×1.5,其中涂绿色漆的为回拉油口,涂黄色漆的为举升油口,高压软管连接处使用的卡套式三通接头为190003559482

电动翻转系统中,翻转按钮开关集成在油泵电机总成上暂未拆分,故障时需更换油泵电机总成。

按照驾驶室翻转操作作业要求,驾驶室在未翻过止点之前禁止进入驾驶室下进行操作!
