标签归档:空调组件

陕汽、宝华空调管路图号对照表

  • DZ15221845025∗BZ81321019∗双管夹
  • DZ14251845008∗BZ81110058∗管路支架(二)
  • DZ15221841152∗BZ81110059∗管路固定支架

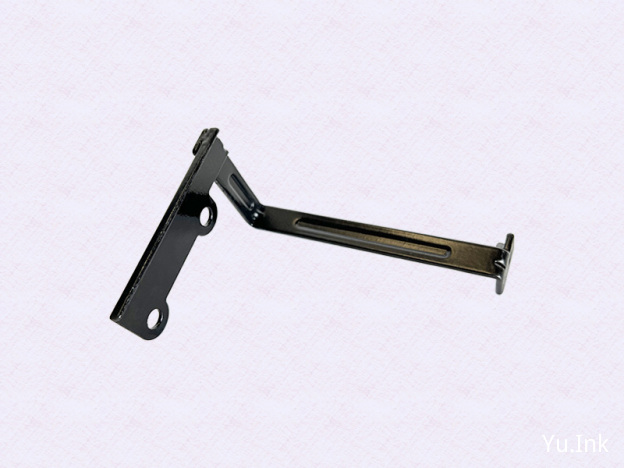

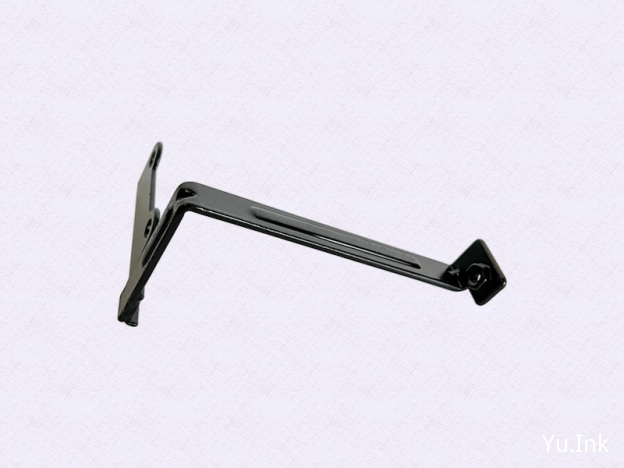

  • DZ14251848901∗BZ81110057∗管路固定支架(水箱侧)
  • DZ15221848912∗BZ81110060∗压缩机出管固定支架
  • DZ15221841121∗BZ81110055∗管路固定支架
  • DZ15221845030∗BZ81110062∗固定支架
  • DZ15221841134∗BZ81110056∗管路固定支架Ⅱ
  • DZ15221841143∗BZ81110054∗管路固定支架I

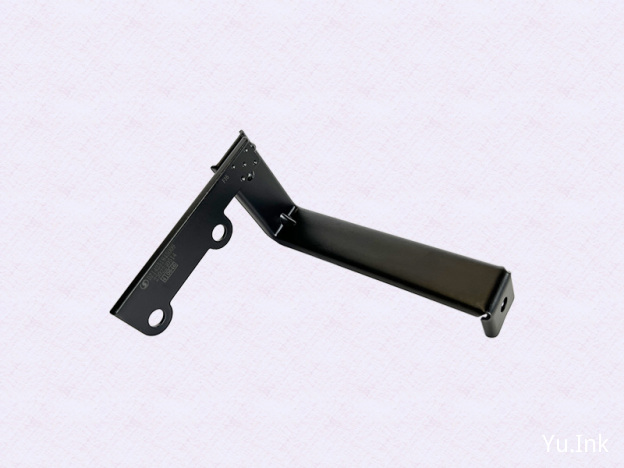

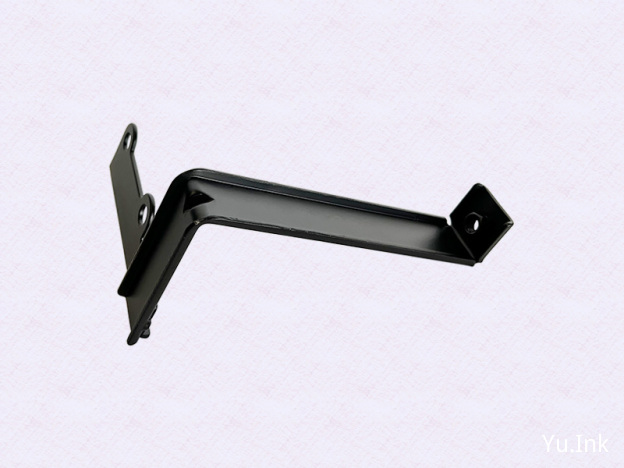

  • DZ14251845009∗BZ81110057A∗管路支架(三)
  • DZ15221841145∗BZ81321023∗空调管路管夹
  • DZ15221841144∗BZ81110061∗空调管路支架
  • DZ14251845011∗BZ81321022∗管夹(一)
  • DZ13241824511∗BZ81321020∗管夹(一)
  • DZ13241824512∗BZ81321021∗管夹(二)
  • DZ13241824605∗BZ81331125∗皮带(AV12×1125)
  • DZ13241845010∗BZ81031120∗压缩机总成
  • DZ13241845013∗BZ81032003∗DKS-15SE压缩机总成
  • DZ13241824121∗BZ81032002∗压缩机总成(V50G)
  • DZ13241845102∗BZ81330940∗压缩机皮带
  • DZ15221845033∗BZ81052000∗冷凝器
  • DZ13241824370∗BZ81051700∗过冷式冷凝器总成(集成干燥罐)
  • DZ14251845057∗BZ81052100∗冷凝器
  • DZ15221843842BZ81082180∗冷凝器-蒸发器连接管
  • DZ15221845040∗BZ81081270∗压缩机-冷凝器连接管
  • DZ15221840879∗BZ81081280∗压缩机-冷凝器连接管路(YC6MK)
  • DZ15221840880∗BZ81083280∗蒸发器-压缩机连接管路(YC6MK)
  • DZ15221840303∗BZ81031130∗压缩机总成
  • DZ15221847801∗BZ81081290∗压缩机-冷凝器连接管
  • DZ15221841804∗BZ81083290∗蒸发器-压缩机连接管
  • DZ15221841711∗BZ81083261∗蒸发器-压缩机连接管
  • DZ15221845602∗BZ81082170∗冷凝器-蒸发器连接管 (A03、加宽中冷器、ISM)
  • DZ15221840845∗BZ81083263∗蒸发器-压缩机连接管I
  • DZ15221840871∗BZ81081260∗压缩机-冷凝器连接管
  • DZ15221840874∗BZ81083262∗蒸发器-压缩机连接管I
  • DZ15221840876∗BZ81083260∗蒸发器—压缩机连接管II
  • DZ15221845041∗BZ81083270∗蒸发器-压缩机连接管(MV、WP7)

关于X5000车型空调底盘组件部分知识介绍

X5000空调底盘组件

X5000车型空调底盘组件部分主要包括以下配件:

  1. DZ13241824370 过冷式冷凝器总成
  2. DZ14251845032 压缩机-冷凝器连接管
  3. DZ14251845034 管路支架
  4. 压缩机
  5. DZ14251848511 蒸发器-压缩机连接管二
  6. DZ14251848901 管路固定支架
  7. DZ13241845122 管路支架(三)
  8. DZ14251845008 管路支架(二)
  9. DZ14251845011 管夹(一)

注:上述配件图号为X5000车型空调底盘组件部分配件,部分配件与前期X3000车型通用。

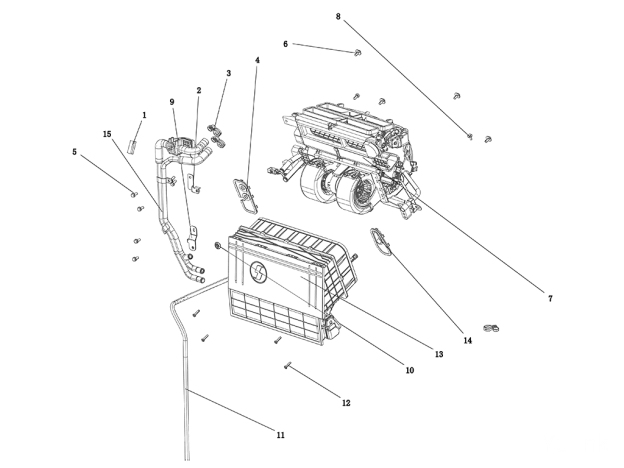

关于X5000车型空调驾驶室组件部分知识介绍

X5000空调组件

X5000车型空调驾驶室组件部分主要包括以下配件:

  1. DZ14251841110 暖风支架
  2. DZ14251841001 排水管堵盖
  3. DZ14251841012 前排水管
  4. DZ14251841021 橡胶护套
  5. DZ14251841011 排水管
  6. DZ14251841009 电动水阀支架
  7. DZ14251845007 管夹
  8. DZ13241821204 干燥管支架
  9. DZ14251841043 冷凝器-压缩机连接管(一)
  10. 蒸发器-压缩机连接管(一)
  11. 固定夹片
  12. 过滤器壳体总成
  13. 空调本体总成

注:上述配件图号为X5000车型空调驾驶室组件部分配件,与前期X3000车型不通用。
