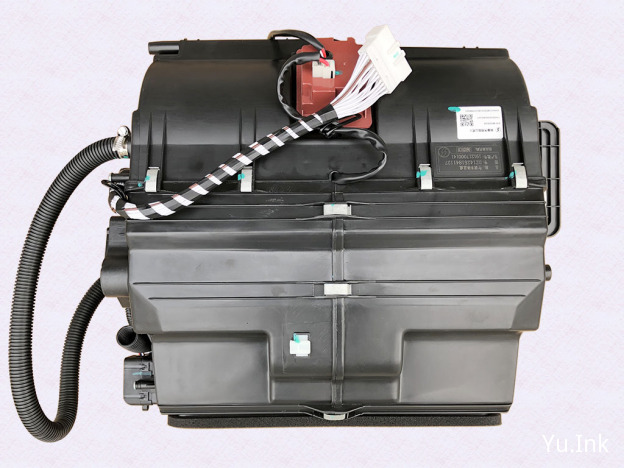

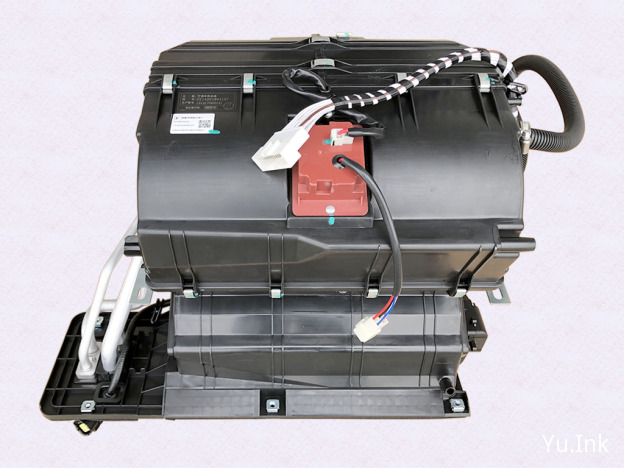

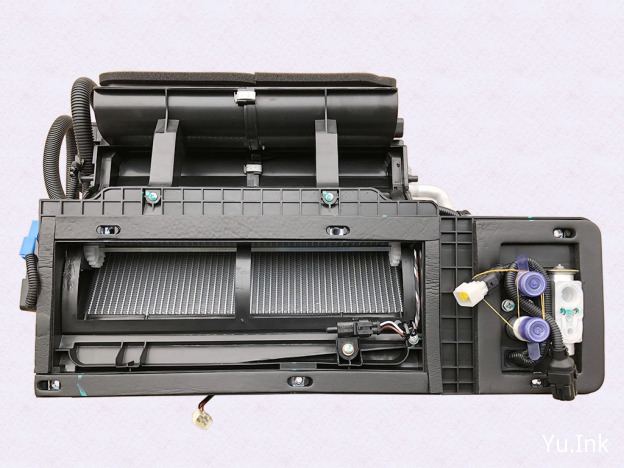

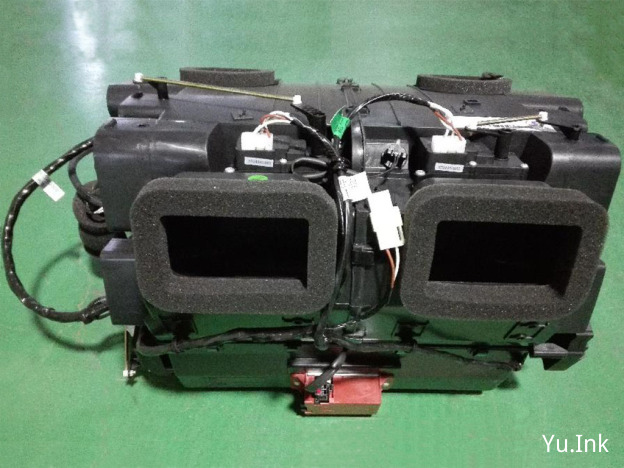

DZ13241840701 自动空调总成
新M3000车型空调系统驾驶室部分配件主要有:空调本体总成、空调控制器、空调管路、排水管、风机外壳、空调滤芯、空气管道,子组号为“184”。
其中空调本体总成和空调控制器使用时需确保为同一供方产品,其余均可通用。可通用的零部件有:
注:空调本体总成及空调控制器供方为A022的必须使用同一供方的产品,供方代码为A029、A007的可以相互通用。
DZ15221845027 空调铝管总成、DZ15221842003 暖风成型胶管(HP42508120181)上级总成为DZ15221842004 暖风管。
供方代码:410758
注:DZ14251841002空调本体总成使用DZ97189585305电控单元,其他部分相同。
“近期渠道反馈新M3000车型电动水阀,图号DZ15221840102,存在两种状态且不通用,为了区分状态,现配件标识上供方代码为A029(宝鸡宝嘉成汽车空调有限公司)的,图号按PDZ15221840102A,供方代码为410646或A007,原图号不变,请大家提报计划时注意,同时及时告知渠道。”
新M3000车型目前装配的空调总成存在两个供应商,为随机装配,对应的空调子件之间,存在不通用,不能直接互换的情况。
综上原因,为解决子件不通用,不能直接互换的问题,配件公司编制不同的图号,予以区分。为了指导各单位对于空调子件计划的准确提报,说明如下:
一、空调本体
图号:DZ15221842302/ DZ15221842303
二、空调供方代码
空调本体供方有A007、A029及4010646,其中A007和4010646为同一供方。
三、空调拆分件图号
为了区分上述两家供方,对不同供方空调拆分件编制不同的图号,具体如下:
1.供方代码:A007和4010646,空调本体拆分件图号如下:
注:空调本体前四项子件,为通用件,不做区分
补充通知:关于明确新M3000驾驶室空调子件技术状态的通知(2016.8.2)
一、空调供方代码
目前新M3000驾驶室安装的空调本体总成有三个供方,供方代码分别为:A007(4010646)、A029(4010758)、A022。其中由一位字母和三个数字组成的供方代码为宝华公司的代码,与括弧中7位的陕汽供方代码为同一公司。
二、空调本体及空调拆分件图号
由于不同供方生产的空调本体总成子件存在不通用,因此将不同状态的零部件用不同的零件图号进行区分,对于供方代码为A007的子件,零件图号未作修改,供方代码为A029的专用件在原有的零件图号后加字母“A”进行区分,供方代码为A022的专用件在原有的零件图号后加字母“B”进行区分,未添加字母的图号为通用子件。
三、配件计划提报
在提报配件计划前,请核对空调本体供方代码,然后区分供方按照不同的配件图号,进行提报配件计划。配件公司同时供应上述三个供方的配件产品。
如果车辆装配的是老状态的空调(DZ15221842301 空调本体总成),发生故障时,更换空调本体的同时,需同时更换空调控制器。
