标签归档：电器装置板

陕汽配件

DZ97189584260

2条评论
DZ97189584260|X5000中央电器装置板
DZ97189584260
DZ97189584260
  • DZ97189584260 中央电器装置板
    • DZ93189584403 自恢复式保险(10A) 2 件
    • DZ97189584261 中央电器装置板（基板） 1 件
    • DZ97189584262 熔断丝插拔器 1 件
    • DZ97189584263 二极管 4 件
    • DZ97189584264 继电器（20A/MINI/转换式） 2 件
    • DZ97189584362 熔断丝（5A） 13 件
    • DZ97189584363 熔断丝（7.5A） 5 件
    • DZ97189584364 熔断丝（10A） 16 件
    • DZ97189584365 熔断丝（15A） 18 件
    • DZ97189584366 熔断丝（20A） 5 件
    • DZ97189584367 熔断丝（25A） 1 件
    • DZ97189584371 继电器（20A/MINI） 5 件
    • DZ97189584373 继电器（20A） 2 件
    • DZ97189584374 继电器（40A） 2 件
陕汽配件

DZ97189584383

一条评论
DZ97189584383
DZ97189584383

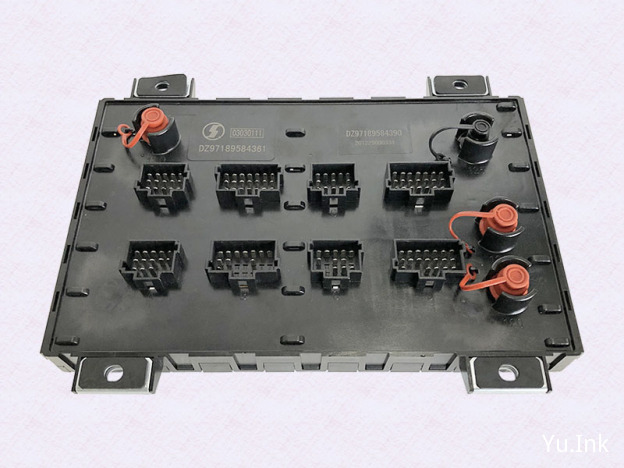

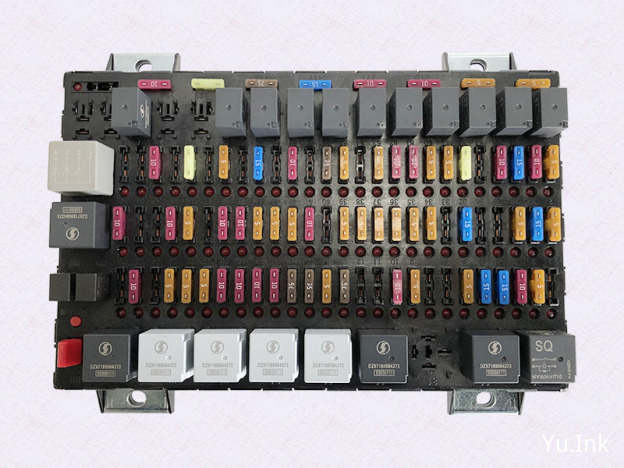

  • DZ97189584383 中央电器装置板
    • DZ97189584361 中央电器装置板（BCM） 1 件
    • DZ97189584371 继电器（20A/MINI） 15 件
    • DZ97189584372 继电器（10A×2） 4 件
    • DZ97189584373 继电器（20A） 4 件
    • DZ97189584374 继电器（40A） 1 件
    • DZ97189584362 熔断丝（5A） 31 件
    • DZ97189584364 熔断丝（10A） 18 件
    • DZ97189584363 熔断丝（7.5A） 7 件
    • DZ97189584365 熔断丝（15A） 7 件
    • DZ97189584366 熔断丝（20A） 4 件
    • 81.25927.0107 二极管 2 件
    • DZ97189584377 二极管组 1 件
    • 81.66818.0002 熔断丝插拔器 1 件
    • Q340B08T2F3 1型六角螺母 2 件
    • Q40308 弹簧垫圈 2 件
    • Q401B08 平垫圈（镀锌） 2 件
    • Q340B06 1型六角螺母(镀锌) 1 件
    • Q40306 弹簧垫圈 1 件
    • Q401B06 平垫圈（镀锌） 1 件

注：适用天然汽/集成式电控单元

技术资料

X3000车型中央电器装置板

一条评论

X3000电器装置板

中央电器装置板总成安装在驾驶仪表台里，是众多保险丝和继电器集成体，车辆装配中央电器装置板总成不仅可以使线束布局更加合理美观，同时维修检测时更加便捷。

目前X3000车辆装配的中央电器装置板总成分为两大类，分别体现在车身控制器为BCM和非BCM的车型上，匹配关系如下：

一、BCM结构：DZ97189584380 适用潍柴/BCM、DZ97189584390 适用康明斯/BCM、DZ97189584383 适用天然汽/集成式电控单元。

二、非BCM结构：DZ93189582060 适用潍柴天然气车型、DZ93189582080 适用于康明斯车型、DZ93189582090 适用潍柴共轨车型。

中央电器装置板总成实物上的图号DZ93189582061、DZ97189584361均为电器装置板图号，不能用于提报配件计划，提报计划需提报对应中央电器装置板总成图号，详情可查看销-配件（通）字 [2016] 第024号确定。

技术资料

中央电器装置板总成

留下评论

中央电器装置板总成安装在驾驶仪表台里，是众多保险丝和继电器集成体，车辆装配中央电器装置板总成不仅可以使线束布局更加合理美观，同时维修检测时更加便捷。

陕汽目前在F3000及X3000系列车型装配，其它车型暂未使用。X3000车型中央电器装置版分为两大类，匹配关系参考：X3000车型中央电器装置版。

X3000车型通过车辆BOM无法查询到中央电器装置板总成图号，只能查到电器装置板、继电器及保险丝图号，而单独的电器装置板配件公司无法供应，只能提供中央电器装置版总成，总成的图号查询方法《关于中央电器装置板总成技术状态的通知》。
