关于变速器风冷油冷器系统知识介绍

变速器风冷油冷器系统

风冷式油冷器主要作用是降低变速器齿轮油温度,防止油温过高造成齿轮油失效,损坏变速器。目前主要装配于陕汽匹配法士特12档和16档变速器的超强版车型。

变速器风冷油冷系统主要包含:风冷油冷器(陕汽图号:DZ97259220509,法士特图号:10JSX220A-1708090-2),油管(陕汽图号:DZ97259220512,法士特图号:10JSX220A-1708092-7),接头(陕汽图号:DZ97259220510,法士特图号:10JSX220A-1708091-1)及油冷器左支架,配件子组号“922”。

注:1.上述系统中风冷油冷器、油管及接头,是变速器厂家提供,在陕汽配件DMS系统中使用+法士特图号,陕汽图号不可用。

2.目前陕汽车型装配的变速器风冷油冷系统均为上述图号,不受车辆配置影响,油冷器支架具体图号可通过车辆BOM进行查询

关于变速器油冷系统知识的介绍

变速器油冷系统,主要由以下配件组成:

  • DZ97259220509 变速器油冷器总成(10JSX220A-1708090-2)
  • DZ97259220512 变速器冷却油管总成(10JSX220A-1708092-1)

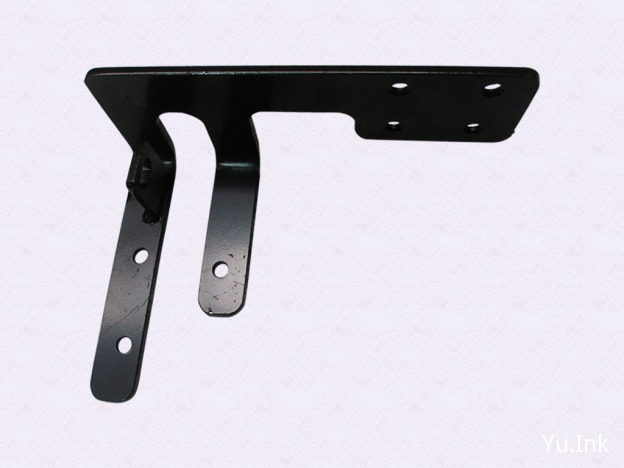

  • DZ97259220507 油冷器左支架

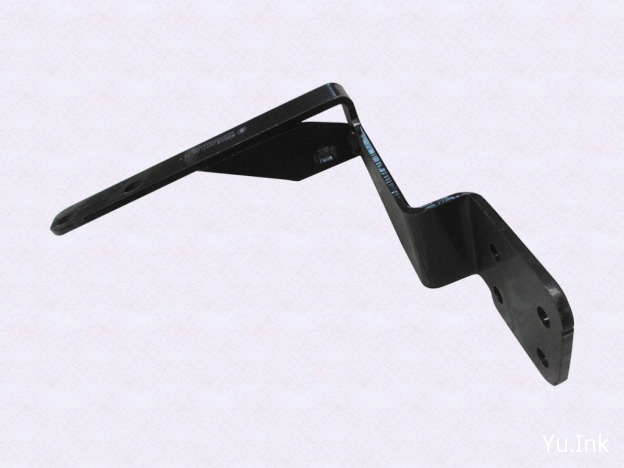

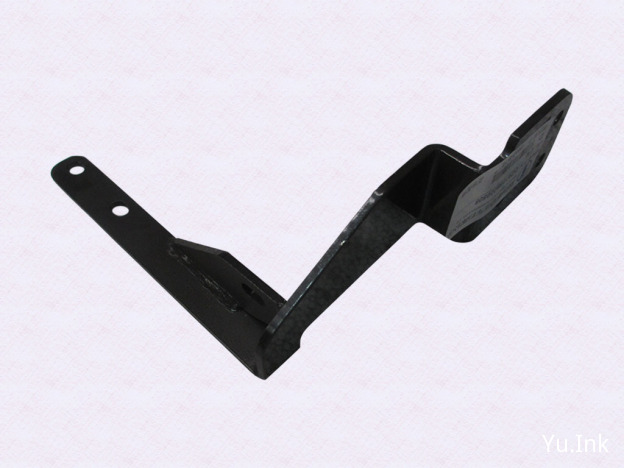

  • DZ97259220508 油冷器右支架
  • DZ97259220510 变速器冷却油管接头(10JSX220A-1708091-1)

通过变速器油泵将齿轮油通过油冷器总成进行循环散热,达到车辆能够在恶劣路况正常行驶,具体结构见下图。 继续阅读关于变速器油冷系统知识的介绍
