变速器油冷系统，主要由以下配件组成：
- DZ97259220509 变速器油冷器总成（10JSX220A-1708090-2）
- DZ97259220512 变速器冷却油管总成（10JSX220A-1708092-1）
- DZ97259220507 油冷器左支架
- DZ97259220508 油冷器右支架
- DZ97259220510 变速器冷却油管接头(10JSX220A-1708091-1)

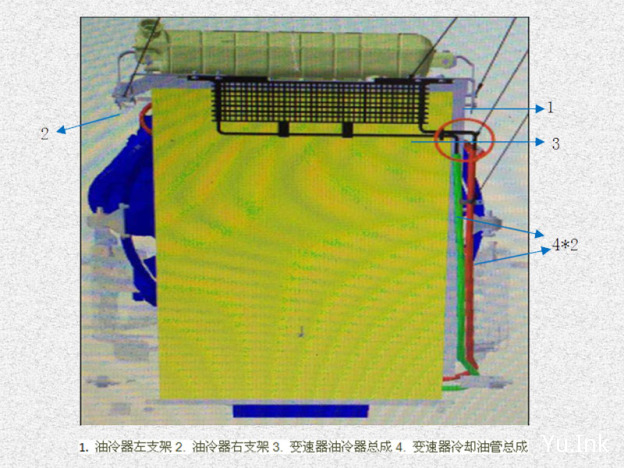

通过变速器油泵将齿轮油通过油冷器总成进行循环散热，达到车辆能够在恶劣路况正常行驶，具体结构见下图。
注：1.该系统中变速器油冷器总成、变速器冷却油管总成和变速器冷却油管接头三种配件属于变速器厂家提供，在提报计划时需按照法士特图号进行，陕汽图号不可用。
2.目前装配变速器油冷系统车型使用的油冷系统的配件均为上述配件。
打赏作者
补充：艾利逊7档 AT变速箱使用DZ97259532101TZ_变速器水冷油冷器总成，相关明细参照JX005266物料清单。
JX020866/DZ93259220785变速器/MT/16档/16JSDX240T(左置/铁壳/SAE1/单杆双H/下拉带吊耳/带油冷器冷却/180端面齿/983.4)
