1.1 发放日期：2017 年1 月

1.2 变更内容及说明：在涉及的X3000、F3000、M3000、L3000 国四国五柴油车上全面体现集成水阀式液位传感器结构。

1.3 替换件信息：

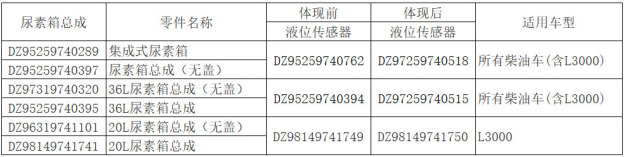

表一新增件明细及相关零部件新旧件明细对照表

• DZ95259740289 集成式尿素箱
• DZ95259740397 尿素箱总成（无盖）
• DZ97319740320 36L尿素箱总成（无盖）
• DZ95259740395 36L尿素箱总成
• DZ96319741101 20L尿素箱总成（无盖）
• DZ98149741741 20L尿素箱总成
• DZ95259740762 尿素液位传感器
• DZ95259740394 尿素液位传感器
• DZ98149741749 尿素液位传感器
• DZ97259740518 尿素液位传感器
• DZ97259740515 尿素液位传感器
• DZ98149741750 尿素液位传感器

表二：过渡方案

装配方案	备注
照常装配
对原车线束进行加长	涉及到的发动机底盘线束图号不变
调整水阀装配位置及水管长度
照常装配

1.4 替换说明：新状态的尿素液位传感器在替换时为一一对应替换关系，仅限新状态的传感器替换老状态的传感器（尿素箱本体不变），即传感器DZ97259740518 替换DZ95259740762；
DZ97259740515 替换DZ95259740394；DZ98149741750 替换DZ98149741749，不可老状态的传感器替换新状态。另尿素液位传感器以本次替代关系为准，之前所发放的替换关系作废。

1.5 图示说明：

DZ97319740322 36L集成式尿素箱分装总成/6.5泵/四锁合一/孔距275

• DZ95259740290 尿素进液管 1 件
• 190003888458 自锁螺母 4 件
• 190003888620 自锁螺母 4 件
• 81.90685.0396 插入式螺母 2 件
• DZ93259740258 尿素泵支架 1 件
• DZ95259740265 尿素泵总成 1 件
• DZ95259740341 尿素回液管L=300MM 1 件
• DZ95259740378 紧固带总成 2 件
• DZ95259740381 过渡支架 1 件
• DZ95259740382 尿素箱支架总成 2 件
• DZ95259740739 紧固带护垫 2 件
• DZ97319740320 36L水阀集成式尿素箱总 (无盖) 1 件
  • DZ97259740515 水阀集成式尿素箱液位传感器总成 1 件
    • DZ97259740516 集成式电磁水阀总成 1 件
    • DZ97259740517 尿素箱液位传感器本体 1 件
  • DZ95259740396 尿素箱本体 1 件
• Q150B0870 六角头螺栓（镀锌） 3 件
• Q151B1455T1F3 六角头螺栓-细牙 4 件
• Q151B1470TF3 六角头螺栓-细牙 4 件
• Q33208T2F3 2型全金属六角锁紧螺母 3 件
• Q5004028 开口销 2 件
• Q5101255 销轴 2 件

拆分总成	总成名称	拆分件零件号	拆分件名称
AZ9114930001	50鞍座(单摆50,173mm)	QD50001C-173	六孔支座
		QD50006	牵引钩
		QD50011C	橡胶套
		QD50005D	楔块
		QD50015D	支座销
		QD50120	易损环
199114930076	鞍座装置(宝华)单摆90.190mm)	QD90001C-200	支座
		QL90014	牵引钩
		QD90008C	橡胶套
		QD90015B	楔块
		QD90009D	支座销
		QD90122X	易损环
DZ91189933016	轻型90鞍座	QD90001D-165	六孔支座
		QL90014	牵引钩
		QD90008C	橡胶套
		QD90015D	楔块
		QD90009D	支座销
		QD90122X	易损环
AZ9114930007	牵引座总成	QL90001	六孔支座
		QL90004	内衬套
		QL90015B	楔块
		QD90122X	易损环
		QL90014	牵引钩
SZ993000796	135型90鞍座	QD90001D-165	六孔支座
		QL90014	牵引钩
		QD90008C	橡胶套
		QD90015E	楔块
		QD90009E	支座销
		QD90122E	易损环
AZ9114930004	牵引座总成	QD50001-152	六孔支座
		QD50006	牵引钩
		QD50011C	橡胶套
		QD50005E	楔块
		QD50015D	支座销
		QD50120	易损环
DZ91189933014	低位90鞍座	QD90001C-180	六孔支座
		QL90014	牵引钩
		QD90008C	橡胶套
		QD90015B	楔块
		QD90009D	支座销
		QD90122X	易损环
DZ91259930012	90加强型鞍座	QD90001	支座
		QD90009AB	支座销
		QD90008	橡胶套
		QD90015B	楔块
		QD90122X	易损环
		QL90014	牵引钩

注：红色*表示适用于多种鞍座，黑色*表示仅适用于一种鞍座。

公司从2017年1月1日起，整车出厂时不再体现前大灯及后尾灯防护栅，鉴于部分用户对灯具防护栅装置的需求，现将不同车型加装防护栅所需配件明细汇总如下：

一、前大灯加装防护栅配件明细

序号	配件图号	配件名称	单车用量	适用车型
1	DZ97259623008	左大灯护罩总成	1	X3000工程车（安装金属保险杠车型）
2	DZ97259623009	右大灯护罩总成	1
3	DZ97259623007	大灯护罩卡扣	4
4	Q2140410F60	十字槽沉头螺钉	16
5	Q340B04	1型六角螺母（镀锌）	16
6	Q40004	小垫圈（镀锌）	32
1	SZ981000732	左前照灯防护栅总成	1	F3000/新M3000车型装配金属保险杠车型
2	SZ981000737	右前照灯防护栅总成	1
3	Q2140520	十字槽盘头螺钉	34
4	Q40305	弹簧垫圈	34
5	Q40205	大垫圈（镀锌）	16
6	Q40106	平垫圈（镀锌）	22
7	06.13189.0099	簧片螺母	4
8	Q2714819	十字槽盘头自攻螺钉	4

二、后尾灯防护栅

序号	配件图号	配件名称	单车用量	适用车型
1	SZ981000766	尾灯防护栅总成	2	非牵引车型
2	SZ981000774	支架（二）	4
3	SZ981000773	支架（一）	2
4	Q40106	平垫圈（镀锌）	4
5	Q33206	2型全金属六角锁紧螺母（镀锌）	4
6	Q150B0616	六角头螺栓（镀锌）	12
1	DZ95189942070	尾灯防护栅	2	牵引车型
2	Q150B0830T1F3	六角头螺栓	4
3	Q40108	平垫圈（镀锌）	4

说明：若车辆后尾灯出厂时尾灯支架装配有尾灯防护罩，加装尾灯防护栅时，将造成干涉，可通过将原车的尾灯支架换成DZ9100940220（左右可通用），方可正常安装。
