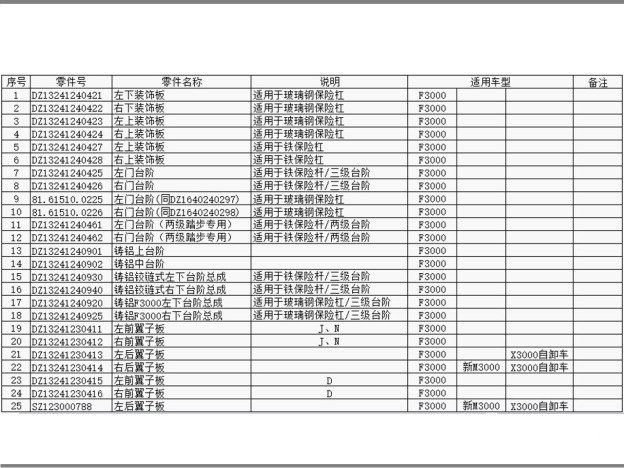

F3000台阶、翼子板及装饰板装配说明

F3000翼子板

X3000驾驶室

X3000驾驶室
X3000驾驶室外观
X3000驾驶室外观
X3000驾驶室外观
  • DZ14251110011 前面罩本体
  • DZ14251110021 格栅
  • DZ14251110043 前面罩左把手总成
  • DZ14251110052 前面罩右把手总成
  • DZ14251110058 左侧扰流角板内板
  • DZ14251110060 左侧扰流角板外板
  • DZ14251110063 右侧扰流角板内板
  • DZ14251110064 右侧扰流角板外板
  • DZ14251230011 左前翼子板/JN
  • DZ14251230012 右前翼子板/JN
  • DZ14251230013 左前翼子板/D-vpm
  • DZ14251230014 右前翼子板/D-vpm
  • DZ14251230015 左前挡泥板
  • DZ14251230016 右前挡泥板
  • DZ14251230022 右后翼子板
  • DZ14251230033 左后翼子板
  • DZ14251230023 挡泥帘(更新为DZ1640230071)
  • DZ14251230025 防飞溅
  • DZ14251230053 挡泥帘
  • DZ14251240011 驾驶室部分左踏板本体

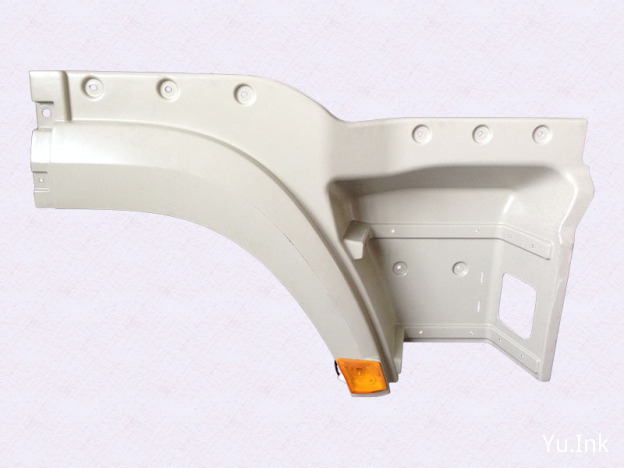

  • DZ14251240012 驾驶室部分右踏板本体
  • DZ14251240013 二级踏板
  • DZ14251240014 三级踏板
  • DZ14251240015 大灯维修口盖
  • DZ14251240051 一级踏板本体(左)
  • DZ14251240052 一级踏板本体(右)
  • DZ14251240053 一级踏板(左)
  • DZ14251240054 一级踏板(右)
  • DZ14251330009 左车门玻璃总成(绳轮)
  • DZ14251330010 右车门玻璃总成(绳轮)
  • DZ14251330153 左车门下装饰外板
  • DZ14251330154 右车门下装饰外板
  • DZ14251330155 左车门下装饰内板
  • DZ14251330156 右车门下装饰内板
  • DZ14251710010 左侧围窗总成-开启式
    • DZ14251710011 左侧围窗玻璃-开启式 1件
    • DZ14251710012 侧窗玻璃锁 1 件
    • DZ14251710013 侧窗玻璃弹簧铰链 2件
  • DZ14251710016 右侧围窗总成-开启式
    • DZ14251710017 右侧围窗玻璃-开启式 1件
    • DZ14251710012 侧窗玻璃锁 1 件
    • DZ14251710013 侧窗玻璃弹簧铰链 2件
  • DZ14251740013 X3000雨刮臂
  • DZ14251740014 X3000雨刮片
  • DZ14251770012 前视镜总成/N
  • DZ14251770013 补盲后视镜总成
  • DZ14251770014 前视镜总成/J、D
  • DZ14251770101 左后盖板
  • DZ14251770102 右后盖
  • DZ14251770130 左后视镜/左置/电动电加热
  • DZ14251770131 右后视镜/左置/电动电加热
  • DZ14251880011 遮阳罩本体
  • DZ14251950001 陕汽标志牌(大)
  • DZ14251950002 “X3000”标牌
  • DZ97189621016 保险杠前格栅
  • DZ97189621021 保险杠本体
  • DZ97189621022 左大灯扰流板
  • DZ97189621023 右大灯扰流板
  • DZ97189723210 左前组合灯
  • DZ97189723211 左前组合灯(昼行灯)
  • DZ97189723212 左前组合灯(昼行灯,HID)
  • DZ97189723220 右前组合灯
  • DZ97189723221 右前组合灯(昼行灯)
  • DZ97189723222 右前组合灯(昼行灯,HID)
  • DZ97189621044 保险杠左拖钩盖板
  • DZ97189621045 保险杠右拖钩盖板
  • DZ97189621054 保险杠格栅
  • DZ97259623010 SCB_保险杠本体焊接总成(改进前)
  • DZ97259623110 SCB_保险杠本体焊接总成(改进后)
  • DZ97259623011 保险杠左端装饰条
  • DZ97259623012 保险杠右端装饰条
  • DZ97189723230 工程车左前组合灯
  • DZ97189723240 工程车右前组合灯
  • DZ97259623048 保险杠格栅
  • DZ97189721210 左示廓灯
  • DZ97189721220 右示廓灯
  • DZ97189721230 遮阳罩装饰灯
  • DZ97189721330 左侧转向灯
  • DZ97189721340 右侧转向灯

注:DZ14251770012 前视镜总成/N,前期所供方形前视镜因存在视角盲区问题已逐步淘汰,后期只供圆形的。

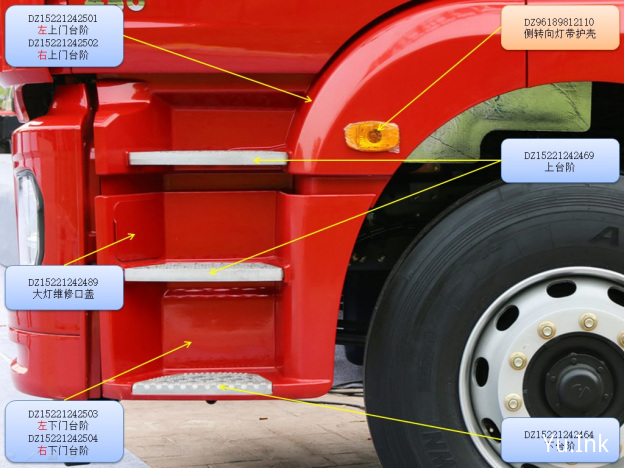

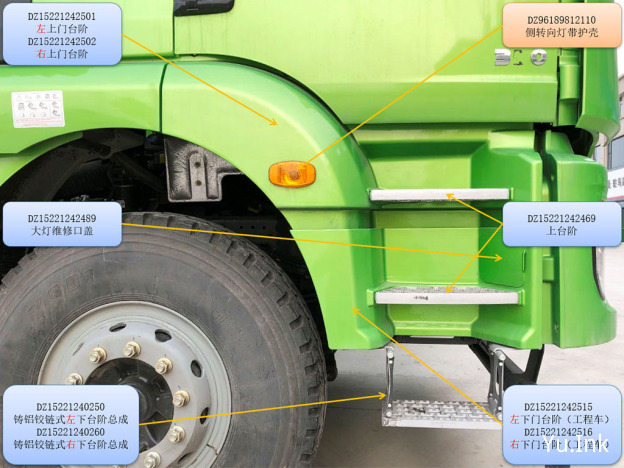

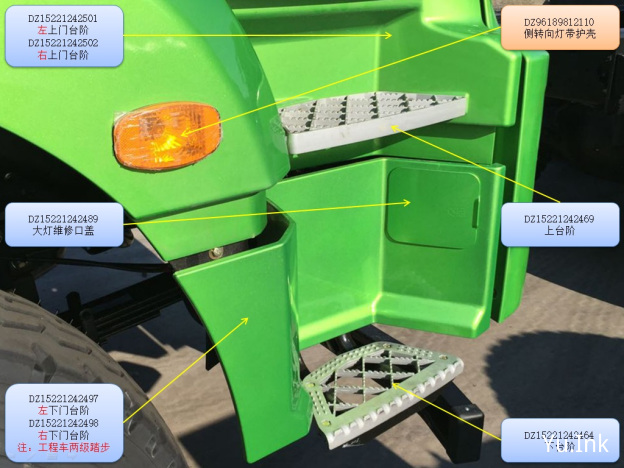

新M3000台阶(非17款)

新M3000台阶(非17款)
新M3000台阶(非17款)
新M3000台阶(非17款)
  • DZ96189812110 侧转向灯带护壳(HP22403720090)
  • DZ15221242451 左上门台阶(DZ22405410011)
  • DZ15221242452 右上门台阶(DZ22405410021)
  • DZ15221242453 左下门台阶(DZ22405410051)
  • DZ15221242454 右下门台阶(DZ22405410061)
  • DZ15221242455 左下门台阶(自卸车)(DZ22405410251)
  • DZ15221242456 右下门台阶(自卸车)(DZ22405410241)
  • DZ15221242457 左下台阶总成(自卸车)(DZ22408450030)
  • DZ15221242458 右下台阶总成(自卸车)(DZ22408450040)
  • DZ15221242485 左下门台阶(两级踏步)
  • DZ15221242486 右下门台阶(两级踏步)
  • DZ15221242462 上台阶(DZ22408450011)
  • DZ15221242464 下台阶(DZ22408450015)

注:未标颜色的为牵引车、自卸车通用,标红色的为牵引车用,标绿色的为自卸车用,标橙色的为两级踏步自卸车用。
