关于驾驶室翻转机构配件知识介绍

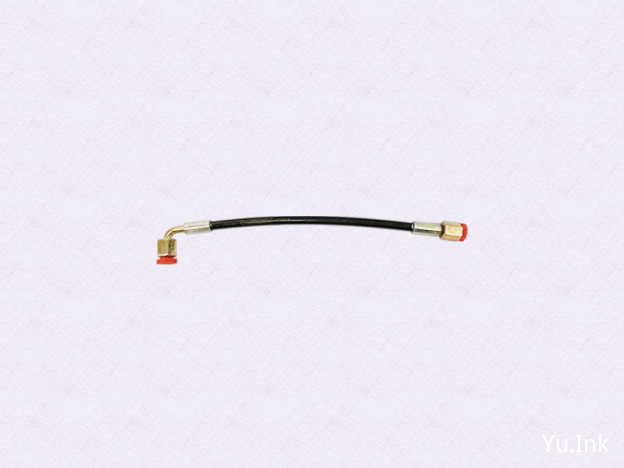

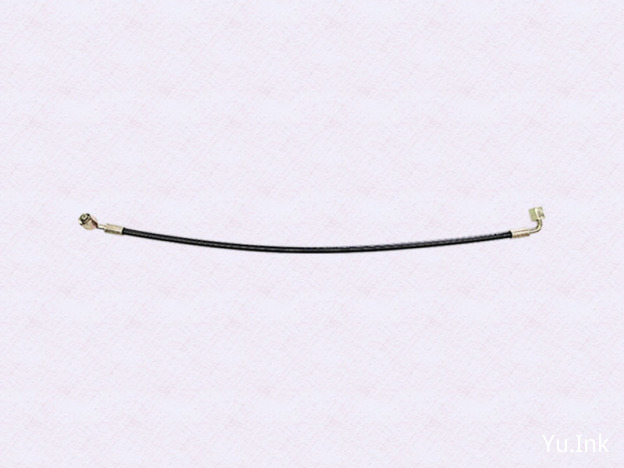

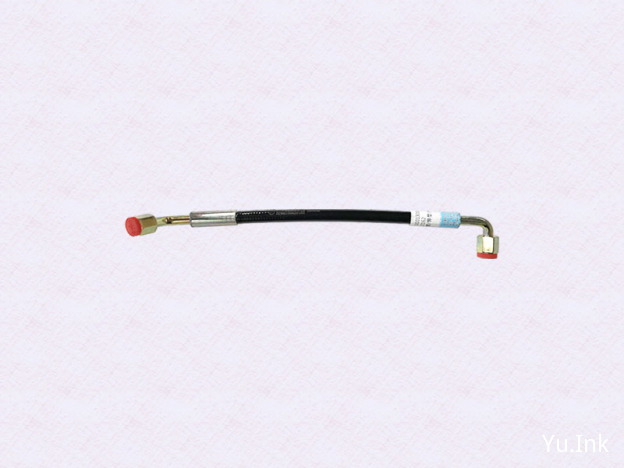

驾驶室翻转系统是完成驾驶室进行翻转的重要构成系统,主要是由翻转油泵产生动力,推动翻转油缸做伸缩活动,带动驾驶室围绕前悬置翻转轴进行运动实现。驾驶室翻转机构中主要的零部件有:高压软管、油泵、翻转油缸、油泵电机,子组号为“982”。
根据翻转油泵工作方式,分为手动翻转和电动翻转两种,DZ93259820100 手动油泵应用于全部车型。X3000车型电动油泵目前使用的为分体式,DZ97259820127 油泵和DZ97259820128 油泵电机,DZ93259820200 整体式翻转油泵在X3000车型已停止应用,但继续应用于F3000、新M3000车型,其他零件图号可通过车辆BOM进行查询。
翻转油缸按闭合长度分(两端安装孔中心距)有510mm、540mm、560mm、610mm四种状态。按结构分有普通油缸及悬浮缸,普通油缸应用于手动油泵及一体式电动油泵结构,悬浮缸应用于分体式电动油泵。主要有:DZ93259820160 加强型翻转油缸(510mm)、DZ93259820130 加强型翻转油缸(540mm)、DZ97259820101 翻转油缸(悬浮缸,510mm)、DZ97259820102 翻转油缸(悬浮缸,540mm)、DZ97259820103 翻转油缸(悬浮缸,560mm)、DZ97259820104 翻转油缸(悬浮缸,610mm)。翻转油缸的管接头规格为M12×1.5,其中涂绿色漆的为回拉油口,涂黄色漆的为举升油口,高压软管连接处使用的卡套式三通接头为190003559482。

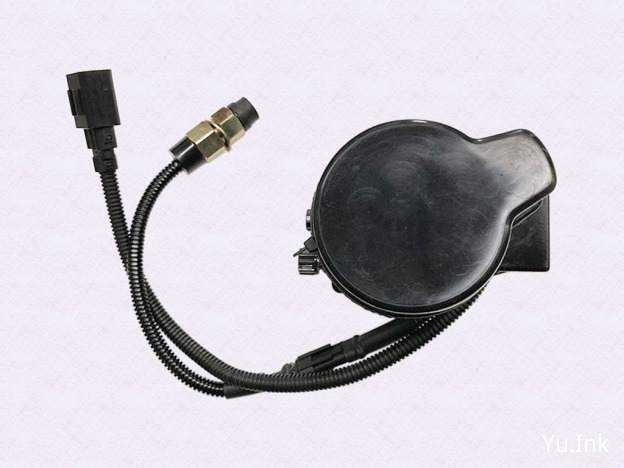

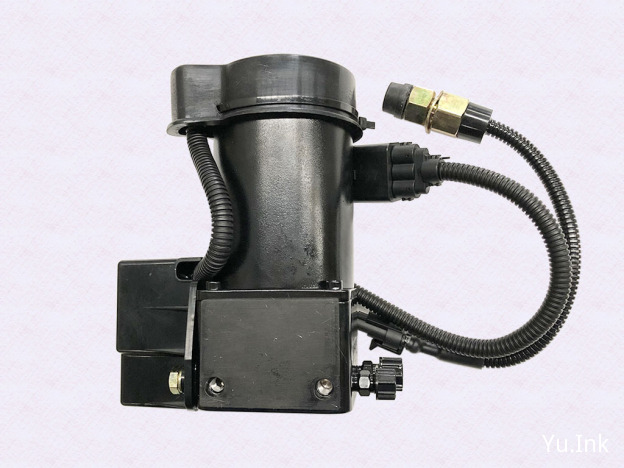

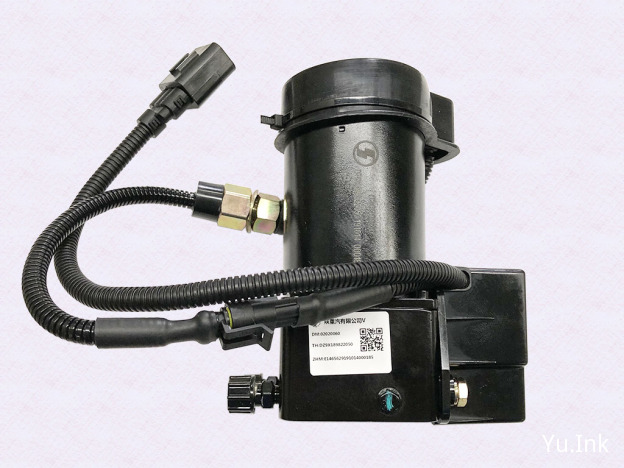

电动翻转系统中,翻转按钮开关集成在油泵电机总成上暂未拆分,故障时需更换油泵电机总成。
按照驾驶室翻转操作作业要求,驾驶室在未翻过止点之前禁止进入驾驶室下进行操作!
DZ1640820028
DZ97259820125
重庆艺宗电动翻转油泵更换方案
为了解决重庆艺宗电动翻转油泵(DZ93259820020),配件停止供应,导致无法解决客户车辆故障的问题。经与公司研发部门积极沟通,通过更换零件图号为:DZ93259820200的电动翻转油泵、右后翼子板支架、翻转线束等零部件,修复故障车辆。
现对解决方案予以下发,本方案适用于德龙F2000、F3000装配重庆艺宗电动翻转油泵的车辆,其他车辆均不适用。
修复故障车辆前,需对车辆信息仔细核对,查询原车所装配的右后翼子板支架零件图号,按照方案中的替换表准确操作。请各单位严格按照方案中操作办法规范操作。
德龙F2000/F3000车辆电动翻转油泵改制方案
由于生产电动翻转油泵DZ93259820020现已停止供货,市场已售的F2000/F3000车型无法更换原油泵,针对此问题,现对市场故障车辆改制方案如下:
已售故障车辆换装DZ93259820200电动翻转油泵,需同时更换翻转油泵线束及安装油泵的右后翼子板支架总成。
由于不同车型翼子板支架不同,需核对故障车辆右后翼子板支架总成编号信息;若原车翼子板支架无法识别零部件编号,可通过底盘号在车辆BOM查询中,核实右后翼子板支架编号;
查询到右后翼子板支架编号后,根据下表确认需领取的翼子板支架编号,对照如下:
原车翼子板支架编号 | 需领取翼子板支架编号 | 适用车型(一般性原则,以翼子板支架编号为准) |
DZ1640230240 | DZ13241231340 | 驾驶室定位592+41车型 |
DZ13241230150 | DZ13241231350 | 驾驶室定位592+70车型 |
DZ1640230165 | DZ13241231360 | 940车架装配前排气牵引车车型 |
DZ1640230026 | DZ13241231370 | F2000 6×4 自卸车 |
SZ123000814 | DZ13241231380 | 940车架 F3000 6×2 轻量化牵引车 |
DZ13241230020 | DZ13241231400 | F2000 8×4自卸/ 6×2/ 6×4 / 4×2 牵引车 |
SZ123000826 | DZ13241231410 | F3000 8×4 /F3000D 6×4自卸车油浴空滤器 |
DZ13241230640 | DZ13241231440 | F3000 牵引车 装配600L油箱 |
SZ123000779 | DZ13241231450 | F3000 8×4 /F3000D 6×4自卸车油浴空滤器康明斯 |
DZ13241230620 | DZ13241231460 | F3000 6×2 轻量化牵引车/康明斯/天燃气WP12 |
其他需更换零部件明细如下:
零部件编号 | 零部件名称 | 数量 |
DZ93259820200 | 电动油泵总成 | 1件/车 |
DZ93259821006 | 继电器总成 | 1件/车 |
DZ97189779097 | 新电动翻转底盘线束 | 1件/车 |
DZ93189776076 | 新电动翻转驾驶室线束 | 1件/车 |
Q150B0820T1F3 | 六角头螺栓 | 2件/车 |
Q218B0840 | 内六角园柱头螺钉 | 4件/车 |
Q40308 | 弹簧垫圈 | 4件/车 |
Q33208T2F3 | 2型全金属六角锁紧螺母 | 4件/车 |
更换步骤:
- 拆除翻转油泵DZ93259820020,拆除油泵下方翻转油管及电器线束,注意防止液压油飞溅;
- 拆除原车右后翼子板支架,更换新领取右后翼子板支架;
- 装配继电器DZ93259821006,连接采用六角头螺栓,零件号: Q150B0820T1F3,数量2个;
- 装配电动泵总成DZ93259820200,连接采用内六角园柱头螺钉+弹簧垫圈+自锁螺母形式,零件号:Q218B0840、Q40308 、Q33208T2F3,数量各4个;
- 更换翻转油泵底盘和驾驶室线束,操作说明见附件1;
- 连接翻转油泵油管及电器线束,加注液压油,进行翻转操作。
德龙车型加装久阳电动翻转说明(电器线束部分)
德龙车型加装久阳电动翻转新增加明细如下:
编号 | 名称 | 数量 | 备注 |
DZ97189779097 | 新电动翻转底盘线束 | 1件 | 久阳电动翻转专用件 |
190003171715 | 塑料紧固带 | 10件 | |
DZ93189776076 | 新电动翻转驾驶室线束 | 1件 | 久阳电动翻转专用件 |
DZ95189582515 | 驾驶室翻转器翘板开关 | 1件 | 德龙车型的电动翻转通用件 |
AZ9100583052 | 30A电源继电器 | 1件 | |
DZ93189584408 | 保险丝(ETA:1616-21-40) | 1件 |
若德龙车辆上本已经配置电动翻转,明细如下:
编号 | 名称 | 数量 | 备注 |
DZ95189773516 | 电动翻转底盘线束 | 1件 | 不适用久阳电动翻转,需拆除 |
DZ95189773515 | 电动翻转驾驶室线束 | 1件 | |
DZ95189582515 | 驾驶室翻转器翘板开关 | 1件 | 德龙车型的电动翻转通用件,可用于久阳电动翻转 |
AZ9100583052 | 30A电源继电器 | 1件 | |
DZ93189584408 | 保险丝(ETA:1616-21-40) | 1件 |
若此德龙车型已经配置电动翻转功能,电线束只需领DZ97189779097和DZ93189776076各一件,替换原车翻转线束进行装配。
