关于新M3000翻转油泵技术状态变更内容介绍
目前新M3000车型装配的驾驶室翻转油泵,按照操纵方式分为手动和电动两种,分别为电动油泵/机械浮动(DZ93259820500)和手动油泵(DZ93259820400),与前期装配的同型号翻转油泵,主要是增加储油量,其它结构相同,具体见下图。

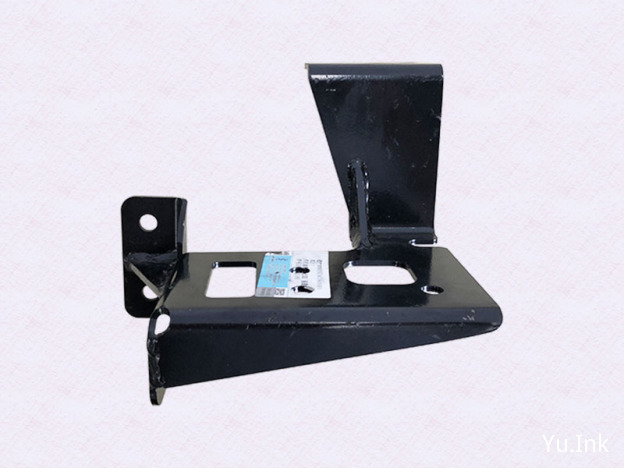

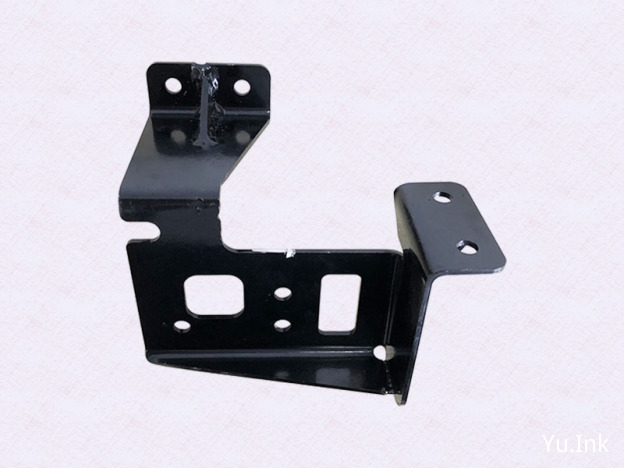

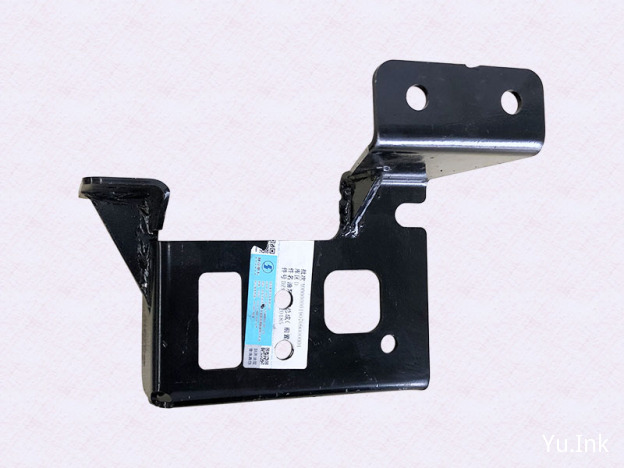

注:新状态翻转油泵与原有状态翻转油泵因所对应安装支架和装配尺寸不同,不能直接互换。
关于驾驶室翻转机构配件知识介绍

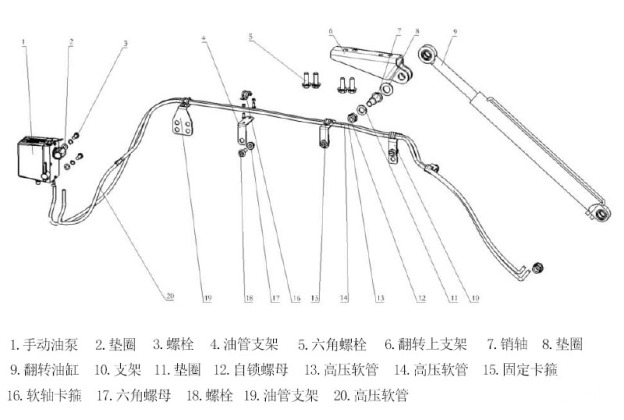

驾驶室翻转系统是完成驾驶室进行翻转的重要构成系统,主要是由翻转油泵产生动力,推动翻转油缸做伸缩活动,带动驾驶室围绕前悬置翻转轴进行运动实现。驾驶室翻转机构中主要的零部件有:高压软管、油泵、翻转油缸、油泵电机,子组号为“982”。
根据翻转油泵工作方式,分为手动翻转和电动翻转两种,DZ93259820100 手动油泵应用于全部车型。X3000车型电动油泵目前使用的为分体式,DZ97259820127 油泵和DZ97259820128 油泵电机,DZ93259820200 整体式翻转油泵在X3000车型已停止应用,但继续应用于F3000、新M3000车型,其他零件图号可通过车辆BOM进行查询。
翻转油缸按闭合长度分(两端安装孔中心距)有510mm、540mm、560mm、610mm四种状态。按结构分有普通油缸及悬浮缸,普通油缸应用于手动油泵及一体式电动油泵结构,悬浮缸应用于分体式电动油泵。主要有:DZ93259820160 加强型翻转油缸(510mm)、DZ93259820130 加强型翻转油缸(540mm)、DZ97259820101 翻转油缸(悬浮缸,510mm)、DZ97259820102 翻转油缸(悬浮缸,540mm)、DZ97259820103 翻转油缸(悬浮缸,560mm)、DZ97259820104 翻转油缸(悬浮缸,610mm)。翻转油缸的管接头规格为M12×1.5,其中涂绿色漆的为回拉油口,涂黄色漆的为举升油口,高压软管连接处使用的卡套式三通接头为190003559482。
电动翻转系统中,翻转按钮开关集成在油泵电机总成上暂未拆分,故障时需更换油泵电机总成。
按照驾驶室翻转操作作业要求,驾驶室在未翻过止点之前禁止进入驾驶室下进行操作!
