液力缓速器冷却系统明细说明

发放日期:2017 年1 月

涉及对象:FHB320B 法士特缓速器, X3000/WP12、13 车型。
缓速器冷却系统子件明细(冷却液管路部分):

序号名称图号数量
1缓速器接管DZ912595350011

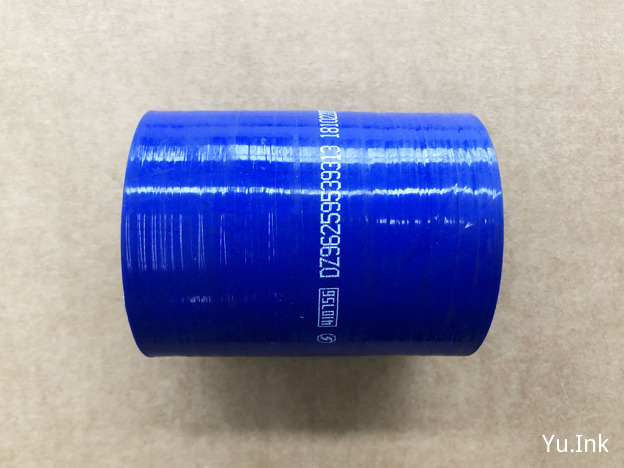

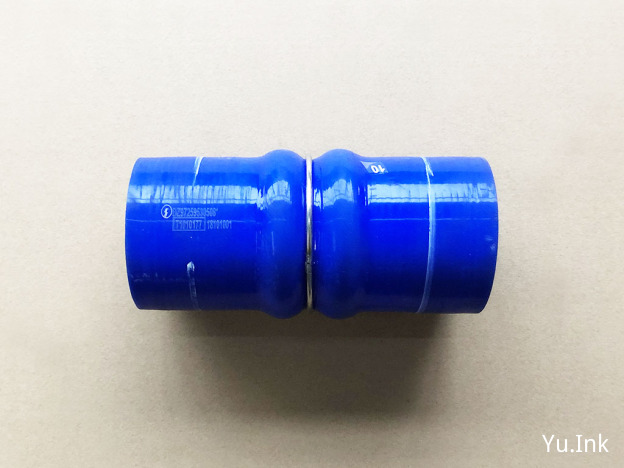

2内氟外硅胶管DZ932595353232
3管卡DZ91125301699
4支架组件DZ952595381591
5缓速器进水管二DZ972595340411
6支架DZ972595380751
7内衬式大美式喉箍75DZ972595330078
8支架组件DZ952595381541
9缓速器进水管一DZ972595340401
10变径硅胶管60-50SZ9530008452
11缓速器出水管一DZ972595340421
12缓速器出水管支架三DZ972595381021
13厚垫圈190003932961仅用于法士特AMT车型
14缓速器出水管二DZ972595340431
15缓速器进水管支架一DZ972595308101
16六角头螺栓(镀锌)Q150B06141
17六角头螺栓(镀锌)Q150B14302
18平垫圈(镀锌)Q401B142
19缓速器出水管支架一DZ972595381011
20垫块一DZ952599504044
21六角头螺栓(镀锌)Q150B16354
22缓速器出水管支架二DZ972595381031
23六角头螺栓(镀锌)Q150B08162
24内衬式大美式喉箍70DZ972595330054
25散热器出水连接胶管DZ912595352011
26水管夹(φ50)DZ962595380052
27六角头螺栓Q150B0830T1F312
28大垫圈(镀锌)Q402B0812
292型全金属六角锁紧螺母Q33208T2F312
30缓速器出水管支架一DZ972595308111
尿素液位传感器

附图示说明:

备注:以上列表中涉及的标准件(图号以Q 打头)未在冷却液管路示意图中标注说明。

3.3 法士特液力缓速器冷却系统(气路部分)

涉及的气管路配件明细:

序号名称图号备注
1管路滤清器DZ95259360495滤清器至缓速器管路部分
2直通接头体81.98181.6083滤清器至缓速器管路部分
3直螺纹接头81.98181.6214储气罐至滤清器管路部分
4支架DZ97189360005
5直接头DZ92189366079
6直通接头81.98181.6287

3.4 法士特液力缓速器冷却系统(电器部分)

涉及冷却系统电器配件明细:

序号图号名称备注
1BSH70000控制器总成法士特公司提供
2BSH06803驾驶室线束该线束在法士特缓速器上自带
3BSH06804底盘线束
