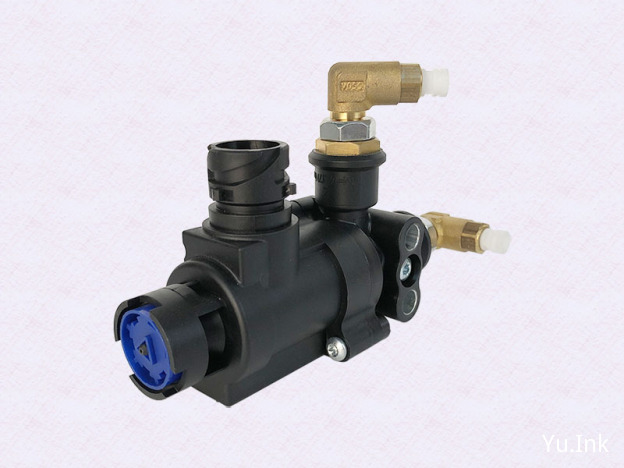

DZ93189711304 SCR加热水阀电磁阀

分割线

2016年12月份公司取消图号DZ93189711304电动水阀的应用,对于装配DZ93189711304电动水阀的车辆维修可按以下方案实施。

DZ93189711304

说明:首先判断故障车辆的尿素箱容积规格,将原车尿素传感器进行拆除,按上表的体现后尿素传感器进行安装。

由于水阀的安装位置发生变化,因此需对原车的线束及水管进行更换,具体的选用配件明细如下:

图号 名称 线束长度
DZ96189778025 尿素箱加热回水管电磁阀转接线(1000) 1000mm
DZ96189778026 尿素箱加热回水管电磁阀转接线(2500) 2500mm
DZ96189778027 尿素箱加热回水管电磁阀转接线(4700) 4700mm
回水管图号 进水管图号 长度
DZ95259540406 450mm
DZ97259740532 700mm
DZ95259540391 1200mm
DZ95259540481 1500mm
DZ97259740520 DZ95259540482 2000mm
DZ97259740521 DZ95259540392 2500mm
DZ97259740522 DZ95259540393 3000mm
DZ97259740523 DZ95259540172 3500mm
DZ97259740524 DZ95259540396 4000mm
DZ97259740525 DZ95259540397 4500mm
DZ97259740526 DZ95259540405 5000mm
DZ97259740527 DZ95259540480 5500mm
DZ97259740528 DZ95259540174 6000mm
DZ97259740529 DZ95259540550 6500mm
DZ97259740530 DZ95259540551 7000mm

注:以上进、回水管内径14mm、外径20mm。
