关于X5000车辆左侧工具箱结构介绍

X5000工具箱

X5000侧工具箱总成安装的侧围左后下方位置,用于存放随车工具及杂物。主要包含以下配件:

  • DZ14251290015 左工具箱本体
  • DZ14251290017 左工具箱锁总成
  • DZ14251290074 锁拉丝总成

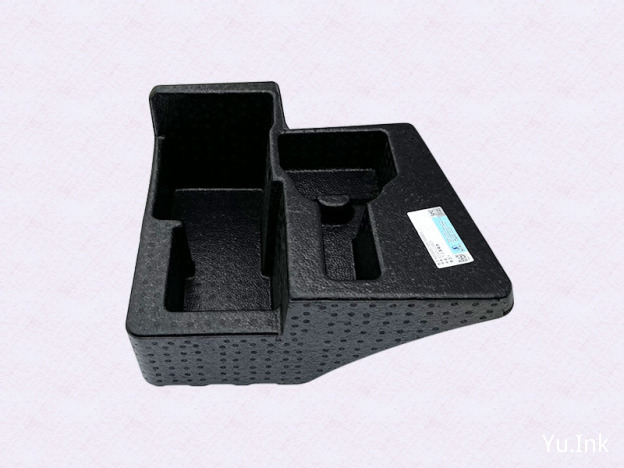

  • DZ14251290020 工具箱发泡
  • DZ14251290041 工具箱锁支架总成
  • DZ14251290031 左工具箱盖板
  • DZ14251290033 工具箱盖板密封条
  • DZ14251290056 锁销总成
  • DZ14251290034 气弹簧总成
  • DZ14251290021 工具箱左铰链总成

注:X5000车型左侧工具箱部分均为上述图号,除锁拉丝外,与X3000车型通用。

关于X3000车型侧工具箱结构介绍

x3000-toolbox

X3000侧工具箱总成安装的侧围左后下方位置,用于存放随车工具及杂物。子组号为“129”,主要由以下配件构成:DZ14251290015 左工具箱本体、DZ14251290017 左工具箱锁总成、DZ14251290019 锁拉丝总成、DZ14251290020 工具箱发泡、DZ14251290041 工具箱锁支架总成、DZ14251290031 左工具箱盖板、DZ14251290033 工具箱盖板密封条、DZ14251290056 锁销总成、DZ14251290034 气弹簧总成、DZ14251290021 工具箱左铰链总成,具体结构如上图。

注:侧工具箱仅装配于X3000加长款驾驶室(“4”和“5”),且只能装配在左侧,配件明细均为上述图号。
