关于新M3000加长高顶驾驶室导流罩知识介绍

m3000-17-g-roof-air-deflector

17款新M3000加长高顶驾驶室(G)导流罩部分配件主要包括以下配件:

1. DZ15221870081 顶导流罩
2. DZ15221870084 顶导流罩前支架
3. DZ15221870091 顶导流罩支撑管总成
4. DZ15221870094 单管夹片
5. DZ15221870086 支架(一)
6. DZ15221870087 支架(二)

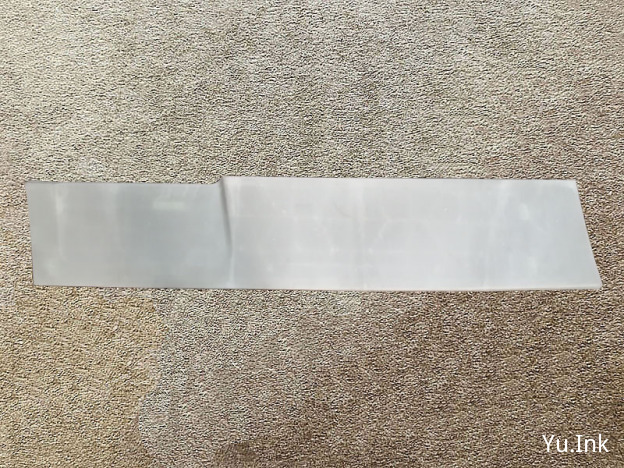

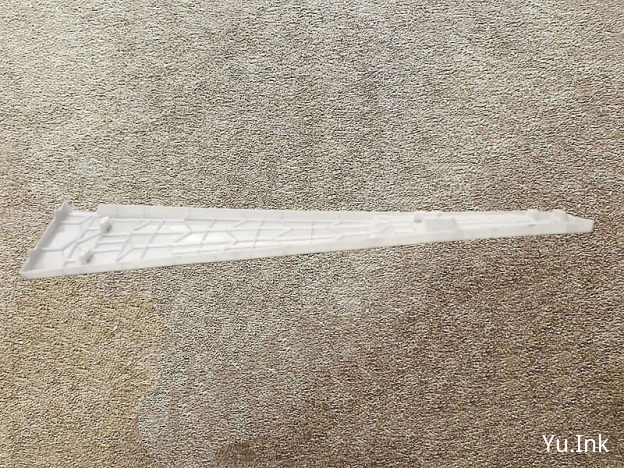

7. DZ15221870082 左侧导流罩
8. DZ15221870083 右侧导流罩
9. DZ15221870093 支架(五)
10. DZ15221870088 支架(三)
11. DZ15221870089 支架(四)

注:上述配件图号可装配于17款新M3000加长高顶驾驶室(G),与车辆配置无关,使用的配件均一致。

DZ14251870012

DZ14251870012

  • 高顶驾驶室顶导流罩
    1. DZ14251870011 顶导流罩 1 件
    2. DZ14251870022 调节滑槽 2 件
    3. Q2140616 十字槽盘头螺钉 9 件
    4. DZ14251870023 调节手柄 2 件
    5. DZ14251870024 调节螺栓板 2 件
    6. DZ14251870035 后横梁焊接支架总成 1 件
    7. Q150B0870 六角头螺栓 4 件
    8. DZ14251870021 柱销 4 件
    9. Q40208 大垫圈 4 件
    10. Q340B08 六角螺母 2 件
    11. DZ14251870030 固定弯管总成 1 件
    12. DZ14251870012 顶导流罩铰链总成 2件
    13. Q33010 全金属六角法兰面锁紧螺母 4 件
    14. Q2300616 十字槽盘头螺钉和平垫圈组合件 8 件
