DZ93189711304 SCR加热水阀电磁阀
2016年12月份公司取消图号DZ93189711304电动水阀的应用，对于装配DZ93189711304电动水阀的车辆维修可按以下方案实施。

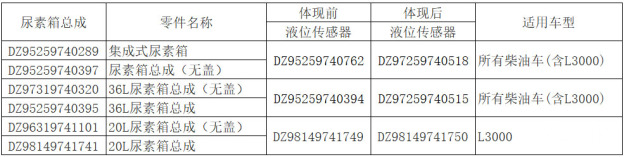

说明：首先判断故障车辆的尿素箱容积规格，将原车尿素传感器进行拆除，按上表的体现后尿素传感器进行安装。
由于水阀的安装位置发生变化，因此需对原车的线束及水管进行更换，具体的选用配件明细如下：
| 图号 | 名称 | 线束长度 |
| DZ96189778025 | 尿素箱加热回水管电磁阀转接线(1000) | 1000mm |
| DZ96189778026 | 尿素箱加热回水管电磁阀转接线(2500) | 2500mm |
| DZ96189778027 | 尿素箱加热回水管电磁阀转接线(4700) | 4700mm |
| 回水管图号 | 进水管图号 | 长度 |
| DZ95259540406 | 450mm | |
| DZ97259740532 | 700mm | |
| DZ95259540391 | 1200mm | |
| DZ95259540481 | 1500mm | |
| DZ97259740520 | DZ95259540482 | 2000mm |
| DZ97259740521 | DZ95259540392 | 2500mm |
| DZ97259740522 | DZ95259540393 | 3000mm |
| DZ97259740523 | DZ95259540172 | 3500mm |
| DZ97259740524 | DZ95259540396 | 4000mm |
| DZ97259740525 | DZ95259540397 | 4500mm |
| DZ97259740526 | DZ95259540405 | 5000mm |
| DZ97259740527 | DZ95259540480 | 5500mm |
| DZ97259740528 | DZ95259540174 | 6000mm |
| DZ97259740529 | DZ95259540550 | 6500mm |
| DZ97259740530 | DZ95259540551 | 7000mm |
注：以上进、回水管内径14mm、外径20mm。
